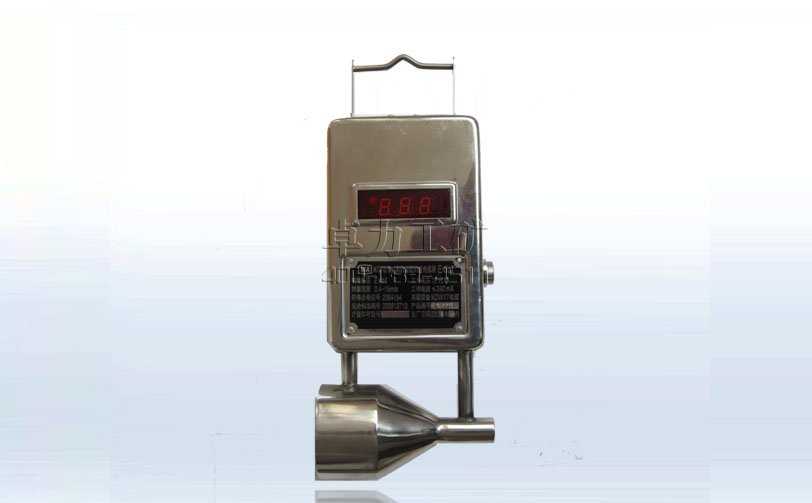

KGF6煤矿用收缩管风速传感器说明书

 KGF6煤矿用收缩管风速传感器（以下简称传感器），主要用于煤矿井下各种坑道、风口、扇风机井口、掘进工作面、采煤工作面等处风速、风量的检测。该传感器具有自动调零、精度高、稳定可靠、使用方便等特点，并能与KJ70等煤矿安全生产监控系统配套使用。该传感器执行标准为：MT448-1995《煤矿用超声波旋涡式风速传感器技术条件》、《Q/320282BQG015-2006（企标编号）KGF6煤矿用收缩管风速传感器企业标准》

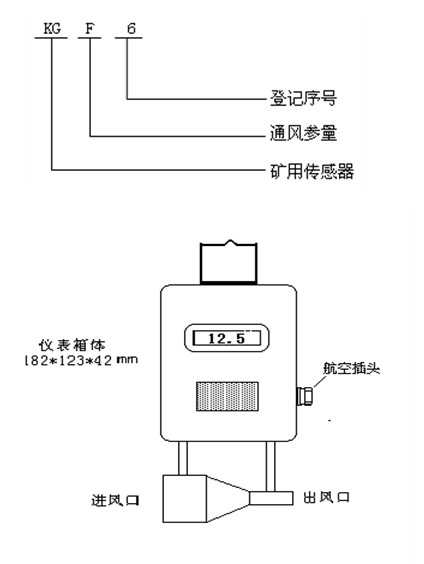

其型号及规格如下：



主要技术指标4.1防爆形式：矿用本质安全型“Exib I”；
4.2 测量范围：风速0.4m/s～15m/s。
4.3基本误差：不大于±0.3m/s。
4.4 输出频率模拟量信号：
    a) 频率范围200Hz～1000Hz；
    b) 脉冲宽度大于0.3ms，高电平状态时的电压不小于3V，低电平输出状态时的电压小于0.5V；
    c) 传输距离2km时，传感器的基本误差应不超过4.3.2的规定。(传输电缆采用煤矿用聚乙烯绝缘聚氯乙稀护套通信软电缆，型号：MHYVR，分布电阻≤12.1Ω/km，分布电容≤0.06µF/km，分布电感≤0.8mH/km)。
4.5 显示：3位LED数字显示，分辨率为0.1m/s。
4.6 供电电压：直流12V～18V。
4.7 工作电流：小于260mA。
4.8防护等级： IP54。
