GFY15煤矿用风速传感器说明书

一、产品简介：
GFY15型矿用风速传感器是适用于煤矿井下通风巷道，风口，扇风机井口等巷道中测量风速的固定式本质安全型传感器。
卓力GFY15型矿用风速传感器满足《加强煤与瓦斯突出事故监测和报警工作的通知》（安监总煤装〔2013〕28号）的要求，能够实现对采掘工作面、工作面进回风巷道以及采区回风巷、总回风巷的通风参数的有效监测。

二、产品功能：
该传感器采用压差原理，具有无可动部件，可靠性高，工作温度范围宽，准确度高等优点。
传感器电路采用单片机电路设计，能就地显示风速值，并有多种输出信号制式，供远程采集。
传感器的电源电路采用开关电源，使整机功耗更低，有利于提高分站和传感器之间的传输距离。
能遥控调校零点和灵敏度，并具有故障自检功能。

三、产品优势：
1. 采用进口敏感元件，测量范围广、精度高、长期稳定性好；
2. 支持多种信号传输方式(频率、电流、RS485)，有效地屏蔽信号传输的电磁干扰；
3. 采用全新开关电源，整机功耗更低，传感器传输距离更长；本安参数更小，兼容各大系统。
4. 采用单片机和集成电路，电路结构简单，性能可靠便于维修和调试。

四、技术参数：

环境参数
a) 环境温度：0℃～40℃；
b) 平均相对湿度：≤ 98%(+25℃)；
c) 大气压力：80 kPa～106 kPa；
d) 贮存温度：-40～+60℃
e) 无显著振动和冲击的场所；
f) 煤矿井下，有瓦斯或煤尘爆炸性混合物的场所。
技术参数
电气性能
a) 额定工作电压：18V。
b) 工作电流：≤100mA。
风速信号输出制式
a) 频率信号：200Hz～1000Hz（脉冲宽度大于0.3ms）（优选）；
b) 数字信号：RS485；
c) 电流信号：1～5mA。
传感器采用数字信号显示，其分辨率为0.1 m/s。
测量范围：0.3m/s～15m/s。
基本误差：≤±0.2m/s。
电源电压波动范围：9～24V。
传感器到分站和电源箱的最大传输距离：2km。

防爆型式：本质安全型，防爆标志ExibI

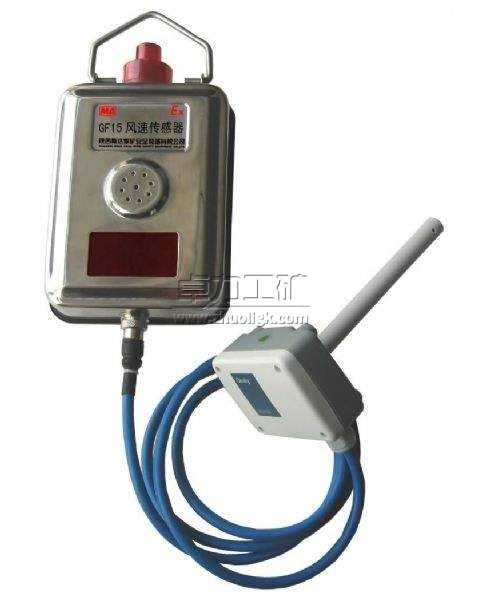

五、实物图：
