YGZ90导轨式回转凿岩机说明书

YGZ90导轨式回转凿岩机|ygz90凿岩机(中深孔钻机)


发布时间:2019-09-05 02:47:35人气:1049
ygz90导轨式回转凿岩机 ygz90凿岩机  ygz90导轨钻机 ygz90深孔钻机  ygz90中深孔钻机

YGZ90型导轨独立回转凿岩机是钻凿中度或深度的岩石孔的时候使用的凿岩机,使用压缩空气为驱动力的机械,是石方工程中钻凿施工中常用的风动工具。

适用范围
YGZ90型凿岩机主要使用在底下矿井中开采矿石的时候,开凿向上的炮孔的时候常用的机械,也常常使用在露天矿藏的采矿场和石方工程中钻凿向下或者水平方向的炮孔,
YGZ90型导轨独立回转凿岩机用于中硬或坚硬矿岩石(F=8~18)钻凿直径50-80mm炮孔,有效孔深30M

配套产品
使用的时候常常与CTC14.2型双机采矿钻车或者TJ25型圆盘式钻架配套使用,可以有更好的效果。
露天凿岩台车配套可在中、小型露天采矿场或石方工程中钻凿下向或水平炮孔亦可用于需要钻凿中深炮孔的其它作业。

YGZ90型凿岩机参数
外形尺寸:(长X宽X高)876X355X303mm
机重95KG
缸径 125mm
活塞行程62mm
工作气压 0.5-0.7Mpa
冲击能 ≥225J(焦耳)
凿岩冲击频率 ≥34HZ(赫兹)
转钎扭矩 ≥140Nm
凿岩耗气量 ≤225L/s
工作水压 0.4~0.6Mpa(兆帕)
气管内径:冲击部份 ∮38mm(毫米) 转钎部份 ∮25mm(毫米)
水管内径 ∮19mm(毫米)
钻孔直径 ∮50~∮80mm(毫米)
钎尾规格 ∮32X90mm(毫米)
凿孔深度:30m

凿岩机使用、维护和技术
凿岩机的转钎扭较大,故在钻凿具有裂隙,溶洞的矿岩时不易卡钎,即使有时发生卡钎故障亦可采用弱冲击强回转办法消除故障。凿岩机所适应的最优轴推力范围大,故便于操作。其操作要领简述如下:
对于不同岩性的矿性的矿岩,需根据排粉情况分别调节;冲击能转钎速度和轴推力,才能得到较高的凿岩速度。如对于中硬矿岩,冲击能可小些,转钎速度可高些, 推力不宜过大,而对于坚硬矿岩,冲击能可小些,转钎速度可高些,推力不宜过大,而对于坚硬矿岩,冲击能则要大,转钎速度要低些,推力应大些。
在遇有裂隙、溶洞而卡钎时,则要减小冲击能。加大转钎速度,甚至可以停止冲击,完全依靠回转通过卡钎区排除故障。因是无阀配气,宜在高气压下作业,工作气压不宜低于0.5Mpa。
中洗水压不宜低于0.4Mpa
凿岩机的润滑条件应良好,以防止磨擦面(尤其是活塞与气缸和配气体的配合面)在高速运动时,产生局部高温而研伤。润滑油可根据工作环境的温度高低选用30 号或20号机油。润滑油应连续供给,一般使用可以调节供油量的注油器,供油量应适当,每个工作班内以消耗3-5公斤为宜。过多则造成油雾大,过少则润滑不良。
使用的钻具应符合质量要求。
该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家,获得客户的一致好评。

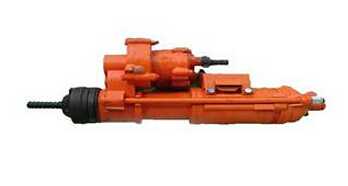

因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。

YGZ90型凿岩机
