高压釜·加压釜说明书

高压釜·加压釜|高压釜生产厂家


发布时间:2018-09-19 02:04:32人气:876

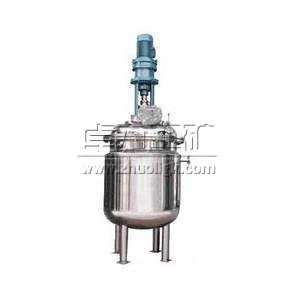

高压釜也叫加压釜,是指在高压下操作的一种反应器,工业上在高压下进行化学反应的设备。有的附有搅拌或传热装置。

分类及特点
根据工艺要求,有带搅拌器不带搅拌器两种高压釜。
有带搅拌器高压釜同搅拌设备。其结构特点是:
(1)釜体为高压筒体,壳体较厚,为了耐高温和耐腐蚀常用不锈钢制造,也有用碳钢或低合金钢做外壳的,不锈钢为内层材料,可直接用复合板或用衬里制成;
(2)釜体上—般不开孔,接管、接口及附件均设在釜盖上;
(3)釜顶装有安全泄放装置,如安全阀、爆破片装置或两者的组合装置等。

结构与原理
高压釜由反应容器、搅拌器及传统系统、冷却系统、安全装置、加热炉等组成。
1、 釜体、釜盖采用1Cr18Ni9Ti不锈钢加工制成,釜体通过螺纹与法兰联接,釜盖为正体平板盖,两者由周向均布的主螺栓、螺母紧固联接。
2、 高压釜主密封口采用A型的双线密封,其余密封点均采用圆弧面与平面、圆弧面与圆弧面的线接触的密封形式,依靠接触面的高精度和光洁度,达到良好的密封效果。
3、 釜体外装有桶型碳化硅炉芯,电炉丝穿于炉芯中,其端头由炉壳侧下部穿出,通过接线螺柱,橡套电缆与控制器相连。
4、 釜盖上装有压力表,爆破膜安全装置,汽液相阀,温度传感器等,便于随时了解釜内的反应情况,调节釜内的介质比例,并确保安全运行。
5、 联轴器主要由具有很强磁力的一对内、外磁环组成,中间有承压的隔套。搅拌器由伺服电机通过联轴器驱动。控制伺服电机的转速,便可达到控制搅拌转速的目的。
6、 隔套上部装有测速线圈,连成一体的搅拌器与内磁环旋转时,测速线圈便产生感应电动势,该电势与搅拌转速相应,该电势传递到转速表上,便可显示出搅拌转速。
7、 磁联轴器与釜盖间装有冷却水套,当操作温度较高时应通冷却水,以及磁钢温度太高而退磁。
8、 轴承采用1Cr18Ni9Ti不锈钢轴承或高强电化石墨,耐摩损,且维修周期长。
控制器
1、 外壳采用标准铝合金机箱,上盖可以向后抽出,便于维护和检修。面板装有温度数显表、电压表、转速表以及控制开关和调节旋钮等,供操作者操作使用。
2、 电气原理:搅拌控制电路的电子元件均组装在一块线路板上,采用双闭环控制系统,具有调速精度高、转速稳定、抗干扰能力强等特点,并且具备限制超速、过流等完善的保护功能,调节“调速” 旋钮即可改变直流电机的直流电压,从而改变电机的转速,达到控制搅拌速度的目的。
3、 加热电路中采用固态继电器(俗称调压块)调压,使加热电路趋于简单化,只要调节“调压” 旋钮即可调节加热功率,同时,加热电路的控制部分配备智能化数显表,使之加热温度根据工艺的要求随意调速,并且控制温度精度极高(详见温度表使用说明书)
4、 所有外接引线均从后面板通过防水接头由控制器内的接线端子引出。

操作要点
1.开控制台电流开关前,应先使搅拌开关、调速加热开关调到零。
2.投料前用母液冲洗高压釜内壁、搅拌及接合面,再慢慢合上上盖,以免撞伤接合面。
3.上螺丝时一定要对号入座,且用扭力扳手成十字形对称地上,以避免受力不均。螺丝不要一次扭到位,应逐步加力对称上紧。
4.螺丝上紧后,先用机械泵抽真空,然后反复通氮气二至四次,将釜内空气排尽,再抽真空,通入氢气,开搅拌,升温,正常操作。
5.反应毕,停止搅拌,将釜内残余氢气抽尽,再通入氮气,放空,拧开螺丝取样。
6.5L氢化反应釜不耐强酸,反应液中禁用盐酸、硫酸、硝酸等强酸。
7.氢化反应釜附近,禁止有产生火花的作业,禁止穿钉子鞋操作。
