反击破碎机·反击破说明书

反击破碎机·反击破|


发布时间:2017-12-01 07:34:21人气:368

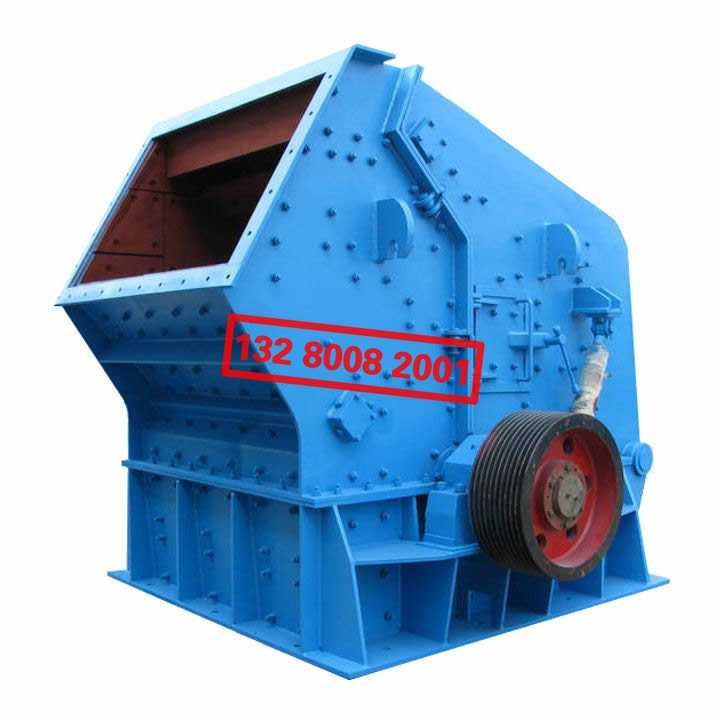

反击式破碎机能处理边长100-500毫米以下物料,具抗压强最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源,交通、能源、水泥、矿山、化工等行业中用来中细碎物料。 其排料粒度大小可以调节,破碎规格多样化。
反击式破碎机是根据工作原理命名的,即利用反击破碎的原理对物料进行粉碎,是一种比颚式破碎机更加细的破碎机设备,在石料生产线中主要用于细碎作业,和颚式破碎机进行合作破碎。

反击式破碎机工作原理
反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。为了方便理解,粉碎设备工厂店用更直观的动态图来演示。
石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。
破碎工艺
设备的设计具有新颖的设计原理,采用新概念破碎技术,能满足不同物料规格的破碎,完全满足 “多碎少磨”新工艺的要求。“石打铁”原理不仅破碎比大,而且单位电耗低,通过大型的工程证明了在矿物加工领域中本机具有良好的应用前景。

构造
反击式破碎机包括单转子反击式破碎机、双转子反击式破碎机。其中单转子反击式破碎机结构比较简单,料块从进料口喂入,为了防止料块在破碎时飞出,在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面,细小料块通过篦缝落到机壳的下部,大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤,转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击,获得动能后以高速向反击板撞击,接着又从反击板上反弹回来,在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区;由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后,继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。
反击板的一端用活链悬挂在机壳上,另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时,反击板受到较大压力而使反击后移。[3]
板锤
板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,一般为长条形。
压紧块
本零件广泛应用于各类矿山机械上,材质优,性能稳,可根据不同要求制作。负荷试运转完成后,应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。
零件组成
反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。
反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。
反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得最佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。
反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。
反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。
方钢
方钢呈方形,可以分为有缝和无缝。有缝方钢是由钢板焊接在一起,做成方形钢管。无缝方钢是由无缝钢管改拔而制的。其抗压能力远远大于有缝方管。反击破方钢起到不让料从前方排出的作用;反击破严格执行热处理工艺,使用耐磨件强度高,关键部件采用托林顿轴承等国家出口免检产品,设备一次性投资,效益高。方钢理论重量计算公式:边长Х边长Х0.00785=kg/m(仅仅作为参考,以实际为主)。

安装调试
安装
(1)反击式破碎机电泵带有振动性工作的机组,在安装时和试车前均应紧固好所有的紧固件,在生产运转中也应定期检查,随时紧固。
(2)安装中应注意反击破旋向(在带轮上标有旋向箭头)不可逆转。
(3)把放击破电动机安装好后,应根据安装情况,配备传动带防护罩。
(4)反击板与板锤的间隙应按工作需要逐渐调小,调整后应用手转动转子数转,检查有无撞击。调整完毕后,应锁紧套筒螺母,防止反击板受振动后螺母松动而逐渐下降与板锤相碰撞,造成事故。
调试
1、 转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。
2 、主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧适度,固定电动机。
3、检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。
4、检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。
5、检查液压系统动作是否可靠,有无渗漏现象。
6、清除反击式破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。

破碎机在破碎的过程中有以下五个方面的优势性能
一、反击式破碎机处理湿量大的物料更有效,有效防止物料堵塞。
在处理物料含水量过大时,反击式破碎机的进料溜槽和反击板可配备加热装置,防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象。
二、反击式破碎机适用的物料硬度更加广泛。
反击式破碎机的板锤采用机械夹紧结构牢固定于转子上,当随转子转动时具有很大的转动惯量。相对于锤式破碎机(锤头呈悬垂状态),反击式破碎机的转子具有更大的动量,适应破碎更坚硬的物料,们同时能耗较低。
三、可以方便灵活调节出料粒度,调节范围广
反击式破碎机可通过多种方式调节出料粒度,如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节,采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。
四、易损件的磨损小、金属利用率高
反击式破石机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时,进料会落至板锤表面(打击面),板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。
五、反击式破碎机备件更换简便、维护费用相应减少
反击式破碎机转子上仅安装6只板锤,用设计的专用工具可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间。

保养
为了保证反击式破碎机的使用寿命,用户要经常对该机进行保养维护。
检查
1、反击式破碎机器运转点平稳,当机器振动量突然增加时,应立即停车查明原因消除。
2、在正常情况下,轴承的温升不应超过35度,最高温度不应超过70度,如超过70度时,应立即停车,查明原因。
3、板锤磨损达到极限标志时应调头使用或及时更换。
4、装配或更换板锤后,必须保持转子平衡,静平衡不得超过0.25kg.m。
5、当机架衬板磨损后,应及时更换,以免磨损机壳。
6、每次开机前需检查所有螺栓的紧固状态。
后上盖启闭
当机架衬板,反击衬板,板锤等易损件磨损后需要更换时,或机器发生故障需要消除时,采用棘轮装置启闭后上盖,进行更换和检修。
1、开启
在开启后上盖之前,应先拧开锁紧螺母和螺栓,然后在上盖支臂下端放好垫块。开启时,需2人同时操作,扳动棘轮装置,上盖即徐徐开启。当开启接近终点时下端垫块应预先接触支臂下端斜面,以保证安全牢靠。
2、关闭
在完成更换或检修后,转动在棘轮装置上的小手柄在2人之间同时操作,能徐徐关闭后上盖。在关闭后上盖之前
润滑
1、经常注意和及时做好摩擦面的润滑工作。
2、反击式破碎机所采用的润滑油,应根据破碎机机器使用的地点,气温等条件来决定,一般可采用钙—钠基润滑油。

注意事项
1.停止给料后,让破碎机继续运转,直到将破碎腔内的遗留物料处理完毕。
2.在设备停车时,首先切断工作电源。
3.在反击式破碎机停车后,待排料输送机上物料输送完毕,方可停止排料输送机。
4.电动机修理或重新接线后,建议要认真检查确认方向的正确性,确保设备按照规定的方向旋转,严禁反方向运转。
5.如果设备是因破碎物料粒度过大而造成的停车,停车后用户应检查板锤磨损情况,防止转子被磨坏。
6.如果设备是因为板锤磨损严重而造成的停车,用户在调整板锤180°再次使用时,应使每块板锤重量相等并保持平衡,以防止开动后发生振动现象。
