文氏管·文丘里管说明书

文氏管·文丘里管|


发布时间:2017-09-08 10:06:22人气:961
文氏管是文丘里管的简称,是烟气湿式除尘设备配件,兼有冷却降温作用。

文丘里效应的原理则是当风吹过阻挡物时,在阻挡物的背风面上方端口附近气压相对较低,从而产生吸附作用并导致空气的流动。文氏管的原理其实很简单,它就是把气流由粗变细,以加快气体流速,使气体在文氏管出口的后侧形成一个“真空”区。它能用气流实现粉料的输送。主要是利用它的射吸效应,比如吸尘器、粉末输送、冷却器、流量计、干燥器等等。化工行业的射吸泵也是这个原理,所以材质主要看应用场所了,有铁的、铝合金的、塑料尼龙的各式各样的。除尘文氏管以其应用场所的独特性材质主要以铁质为主。

1、文氏管的特点:
  文氏管管线应尽可能采喇叭口配置,避免不必要之偏位或交错,以及凹陷及造成气囊.文氏管管线排列应与梁柱及地坪面保持平行,以及适当之斜度,倾向泄水或排气位置,预留空间以便安装保温材料,并考虑阀及管配件之检修通路.如除尘器滤袋安装於未露明处所,须预留检修门(孔),

2、除尘器文氏管结构:
其本体是由收缩段1、喉口段3、扩张段4三部分组成,正是由于是由于这三部分对除尘有了非常大的效果。
1一溢流水封;
2一收缩段;
3一扩张段;
4一碗形喷嘴;
5一腰鼓形喉口(铸件);
6一溢流供水管

3、安装
文氏管管线须能允许膨胀或收缩,无应力作用於管子,接头或所连接之设备上.
(1)文氏管管线之组合制造,应考虑以尽量减少现场焊接为原则.
(2)制造完成之文氏管管线,运往工地前,应按规范予以清洗,清洗后管端应用厚钢板,予以点焊封盖,在未作最后焊接时,不得拆除.
(3)文氏管上之吊环,应使用与管子相同之材料.
(4)文氏管须使用切管机或管子割刀,断口应用锉刀或刮刀锉平.

卓力工矿生产的文氏管科技含量非常之高,不会因破碎而造成严重机械事故.

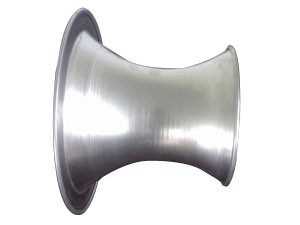

除尘器文氏管


卓力工矿是国内知名文氏管·文丘里管生产厂家,有丰富的经验为客户提供高品质的文氏管·文丘里管及完善的售后服务,如果您想了解最新文氏管·文丘里管价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:文氏管·文丘里管发货时间? 文氏管·文丘里管售后保障? 文氏管·文丘里管订货需要提供什么信息?
