气动元件说明书

气动元件|


发布时间:2017-09-08 10:04:02人气:491
气动元件的介绍:
一、气动元件的优点:
1、气动装置结构简单、轻便、安装维护简单。压力等级低、故使用安全。
2、工作介质是取之不尽的空气、空气本身不花钱。排气处理简单,不污染环境,成本低。
3、输出力以及工作速度的调节非常容易。气缸的动作速度一般为50~500mm/s,比液压和电气方式的动作速度快。
4、可靠性高,使用寿命长。电器元件的有效动作次数约为百万次,而SMC的一般电磁阀的寿命大于3000万次,小型阀超过2亿次。
5、利用空气的压缩性,可贮存能量,实现集中供气。可短时间释放能量,以获得间歇运动中的高速响应。可实现缓冲。对冲击负载和过负载有较强的适应能力。在一定条件下,可使气动装置有自保持能力。
6、全气动控制具有防火、防爆、防潮的能力。与液压方式相比,气动方式可在高温场合使用。
7、由于空气流动损失小,压缩空气可集中供应,远距离输送。

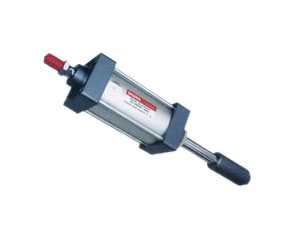

气缸的结构:气缸是由缸筒、端盖、活塞、活塞杆和密封件组成。
1)缸筒缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力和磨损,并能防止锈蚀。缸筒材质除使用高碳钢管外,还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。
SMC CM2气缸活塞上采用组合密封圈实现双向密封,活塞与活塞杆用压铆链接,不用螺母。
2)端盖
端盖上设有进排气通口,有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈,以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套,以提高气缸的导向精度,承受活塞杆上少量的横向负载,减小活塞杆伸出时的下弯量,延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁,现在为减轻重量并防锈,常使用铝合金压铸,微型缸有使用黄铜材料的。
3)活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气,设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性,减少活塞密封圈的磨耗,减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短,易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁,小型缸的活塞有黄铜制成的。
4)活塞杆
活塞杆是气缸中最重要的受力零件。通常使用高碳钢,表面经镀硬铬处理,或使用不锈钢,以防腐蚀,并提高密封圈的耐磨性。
5)密封圈
回转或往复运动处的部件密封称为动密封,静止件部分的密封称为静密封。

气缸
