KXH18(A)型矿用本质安全型声光报警器说明书

KXH18(A)型矿用本质安全型声光报警器|


发布时间:2014-10-13 06:24:15人气:439
新产品型号及产品说明:

(KXH18(A)型矿用本质安全型声光报警器(原型号:KXH18))

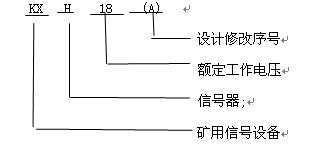

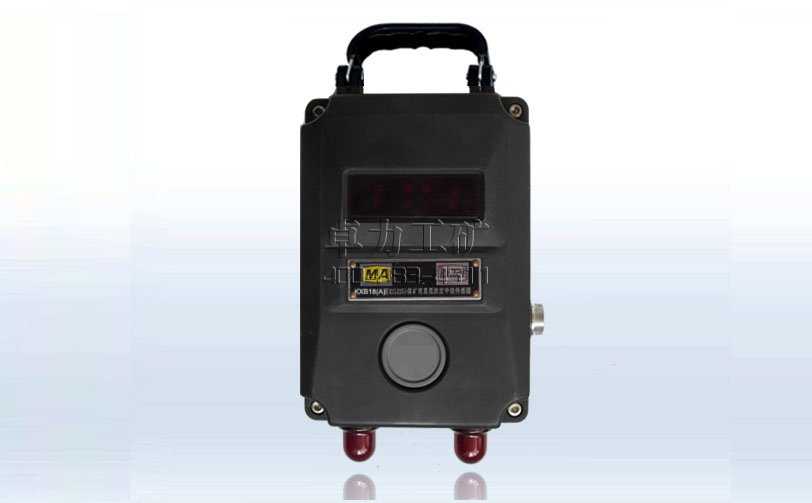

KXH18(A)矿用本质安全型声光报警器

1  概述

      KXH18(A)矿用本质安全型声光报警器(以下简称报警器)是一种将声和光相结合并交替产生报警的一种矿用本质安全型仪器。分站监测掘进工作面及其相关巷道里的甲烷浓度,当甲烷浓度达到报警值时,由分站发出信号作为报警器输入信号从而产生声光的报警信号。报警器也可与其它相关设备配套使用。


2  、环境条件
报警器在下列环境条件下应能正常工作
   a)  环境温度:0℃ ~ +40℃。
   b)  平均相对湿度:不大于95%(+25℃)。
   c)  大气压力:80 kPa ~ 106 kPa。
   d)  无显著振动和冲击的场合。
   e)  在具有甲烷爆炸性危险的煤矿井下,但无破坏绝缘的腐蚀性气体的场合。

3  、主要技术指标
1  工作电压:DC 18V。
2  工作电流:<100 mA。
3 信号制
   a)  电平信号:输出高电平时应不小于3V(负载电流为2mA时),输出低电平时不大于0.5V,高电平对应逻辑“1”;低电平对应逻辑“0”。
   b)  电流信号:0mA/5mA,不大于0.3mA对应逻辑“0”,不小于2mA对应逻辑“1”。
   C)  触点信号:常开触点信号,常闭触点信号。
4  传输电缆单芯截面积不小于1.5mm2时,报警器到分站的信号传输距离应不小于2km。
5 报警方式:声光报警。
6  音响频率:紧急报警音响、光信号采用断续时间比为1:1,交替时间为0.5±0.1s的急促报警信号。
7 声报警强度:≥ 85db(A)。
8 光报警强度:20m处可见。
9  本安参数:Ui: 19.5V  Ii: 1000mA  Li: 0mH  Ci: 0.4μF。

附录A
(规范性附录)

A1:关联设备






序号
设备型号及名称
1
KDW0.7/18-J(原KHJ6.2)型矿用隔爆兼本安电源继电器箱
2
KDW17矿用隔爆兼本安电源
3
KDW28-18矿用隔爆兼本安不间断电源
4
KDW1140/18D矿用隔爆兼本安电源继电器箱
5
KDW65隔爆兼本安型多路电源


序号
设备型号及名称
1
KJ70N-F1(A)(原KHJ6.1)矿用分站
2
KJ70N-F(原KJF31.1)矿用本安型监控分站
3
KJ70-F(B)矿用本安型安全监控分站
4
KJ70-F(C)矿用本安型安全监控分站
5
KJF16B通用监控分站








老产品型号及产品说明:
(KXH18(原KHJ6.4)型矿用本质安全型声光报警器)


     KXH18(原KHJ6.4)矿用本质安全型声光报警器(以下简称报警器)是一种将声和光相结合并交替产生报警的一种矿用本质安全型仪器。作为甲烷断电仪的组成部分之一,由KJ70N-F1型控制主机监测掘进工作面及其相关巷道里的甲烷浓度,当甲烷浓度达到报警值时,由KJ70N-F1型控制主机发出信号作为报警器输入信号从而产生声光的报警信号。报警器也可与其它相关设备配套使用。
主要技术参数:
 防爆形式  矿用隔爆兼本质安全型,“Exib l”
 工作电压  DC 18V
 工作电流  〈100mA
 报警输入信号  0mA/5mA,触点常开或常闭
 报警方式  声光报警
 声报警强度  不小于85db(A计权)
 光报警强度 20m处可见
