颚式破碎机(颚破机,颚破)说明书

颚式破碎机(颚破机,颚破)|


发布时间:2017-12-05 00:35:24人气:523
颚式破碎机/颚破机/颚破 鄂式破碎机/鄂式破石机 锷式破碎机 腭式破碎机 细颚破碎机 鄂式破碎机价格 Tel:13280082001 曹经理。

颚式破碎机俗称鄂破机颚破,又名老虎口,在矿山、建材、基建等部门主要用作粗碎机和中碎机。广泛运用于矿山冶炼、建材、公路、铁路、水利和化工等行业中各种矿石与大块物料的破碎。
按照进料口宽度大小来分为大、中、小型三种,进料口宽度大于600MM的为大型机器,进料口宽度在300-600MM的为中型机,进料口宽度小于300MM的为小型机。
颚式破碎机被破碎物料的最高抗压强度为320Mpa。
颚式破碎机结构简单,制造容易,工作可靠。
颚式破碎机由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业的破碎机。

优点
1、有效解决了原来石灰石破碎机因产量低导致的运转率高、无检修时间的问题。
2、可完成大块石灰石的破碎,最大破碎粒径为1000*1200mm,有效解决了原来的“一边是石灰石供应紧张、一边贮存大量的大块石灰石无法使用的问题”。
3、两种物料的混合均匀性好,脱硫石灰石的掺加量大幅提高。掺加量可以达到60%,有效降低了原材料的本钱。
4、电力消耗有所下降。1吨石灰石电耗下降1-2KWh/t每年可节约电费10万元。
5、废品粒度小,仅为2-15mm有效解决了原来的石灰石粒度大,经常堵溜子甚至影响磨粉机产量的问题。

结构:
鄂式破碎机主要由:固定颚板、活动鄂板、机架、上下护板、调整座、动鄂拉杆等组成。
颚式破碎机的工作部分是两块颚板,一是固定颚板(定颚),垂直(或上端略外倾)固定在机体前壁上,另一是活动颚板(动颚),位置倾斜,与固定颚板形成上大下小的破碎腔(工作腔)。
活动颚板对着固定颚板做周期性的往复运动,时而分开,时而靠近。分开时,物料进入破碎腔,成品从下部卸出;靠近时,使装在两块颚板之间的物料受到挤压,弯折和劈裂作用而破碎。
主要部件
机架
机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。
颚板和侧护板
定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。
传动件
偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

工作原理
颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。
在将巨大石块破碎成小石块的过程中,第一道破碎机通常为“主”破碎机。历史最长,也最坚固的破碎机是颚式破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有颚齿的破碎室,颚齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持颚齿运动的是一根偏心轴,此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。

分类 · 工作原理
颚式破碎机按照活动颚板的摆动方式不同,可以分为简单摆动式颚式破碎机(简摆颚式破碎机)、复杂摆动式颚式破碎机(复摆颚式破碎机)和综合摆动式颚式破碎机三种。
就颚式破碎机而言,尽管结构类型有所不同,但是它们的工作原理基本上是相似的,只是动颚的运动轨迹有所差别罢了。概而言之,当可动颚板围绕悬挂轴对固定颚板作周期性的往复运动,时而靠近时而离开,就在可动颚板靠近固定颚板时,处在两颚板之间的矿石,受到压碎、劈裂和弯曲折断的联合作用而破碎;当可动颚板离开固定颚板时,已破碎的矿石在重力作用下,经破碎机的排矿口排出。
单摆颚式原理
动颚悬挂在心轴上,可作左右摆动。偏心轴旋转时,连杆做上下往复运动,带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动颚上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比一般为3-6。由于运动轨迹简单,故称简单摆动颚式破碎机。
简摆颚式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动颚垂直位移较小,加工时物料较少有过度破碎的现象,动颚颚板的磨损较小。[2]
复摆颚式原理
动颚上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂,故称为复杂摆动式颚式破碎机。
复摆式颚式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动颚下端强制性推出成品卸料,故生产率较高,比同规格的简摆颚式破碎机的生产率高出20-30%;物料块在动颚下部有较大的上下翻滚运动,容易呈立方体的形状卸出。

颚式破碎机技术参数表
型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600

使用说明
(一准备工作
1、应仔细检查轴承的润滑情况是否良好,轴承内肘板连接处是否有足够的润滑脂。
2、应仔细检查所有的紧固件是否完全紧固。
3、防护装置是否良好,发现不安全现象,应立即消除之。
4、检查破碎腔内有无矿石或其他杂物,如有则应立即消除。
(二)起动
1、经检查、证明机器与传动部分情况正常,始可起动。
2、本机只能在无负荷情况下起动。
3、起动后,若发现有不正常的情况时,应立即停车,待查明原因排除隐患,方可再次起动。
(三)维护和使用
1、破碎机正常运转后,方可投料。
2、待破碎材料应均匀地加入破碎腔内,并应避免侧面加料,防止负荷突变或单边突增。
3、在正常工作情况下,轴承的温升不应超过35℃,最高温度不得超过70℃,否则应立即停车,查明原因加以消除。
(四)润滑
1、经常注意及时做好磨擦面的润滑工作,可保证机器的正常运转和延长使用寿命。
2、本机采用的润滑脂,应根据使用地点、气温等条件来决定,一般可采用钙基、钠基或钙钠基润滑脂。
3、加入轴承座的润滑脂为其容积的50-70%,每三个月必须更换一次;换新油时必须用干净的汽油或煤油清洗轴承与轴承座内污物。
4、肘板与肘板垫接触处在机器开动前,必须加入润滑脂。

维护保养
1. 润滑
(1)经常注意并及时做好摩擦面得润滑工作,可确保机器的正常运转和

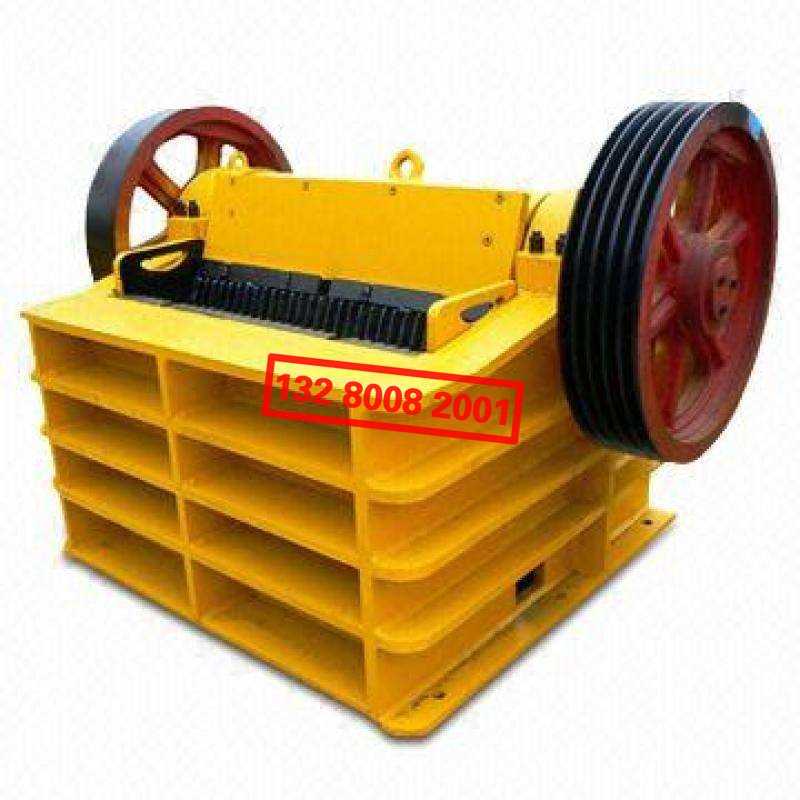

PE鄂式破碎机
PE鄂式破碎机
延长其使用寿命。
(2)颚式破碎机所采用润滑脂应根据使用的地点、气温条件下而定,一般情况下采用钙基、钠基和钙钠基润滑脂。
(3)加入轴承座内的润滑脂为其空间容积的50%左右、每3~6个月更换一次。换油时应用洁净的汽油或煤油清洗滚柱轴承的滚道。
(4)颚式破碎机开动前,推力板与推力板支座之间应注入适量的润滑脂。
2. 维修
为保证颚式破碎机的正常工作,除正确操作外,必须进行计划性维修,其中包括日常维护检查,小修、中修和大修。
(1)小修主要内容包括检查并修复调整装置,调整排料口间隙,对磨损的衬板调头或更换。检查传动部分、润滑系统及时跟换润滑油等。小修的周期为1~3个月左右。
(2)中修除进行小修的工作外,还包括更换推力板、衬板、检查并修复轴瓦等。中修的周期一般为1~2年左右。
(3)大修除处进行中修的工作外,还包括和更换车削偏心轴和鄂心轴,浇铸连杆头上部的巴氏合金,更换或修复个磨损件。大修的周期一般为5年左右。
