液压颚式破碎机说明书

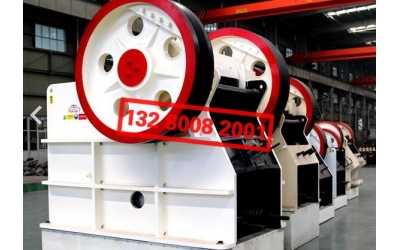

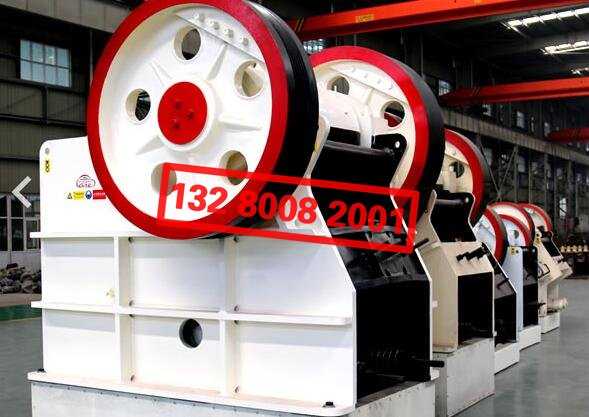

液压颚式破碎机|复摆式颚式破碎机


发布时间:2017-12-05 00:57:59人气:338
液压颚式破碎机是在普通颚式破碎机的基础上增加了液压装置,使设备作业过程更加高效、平稳,可破碎物料和粒度更广,从多方面提升了设备的性价比。该液压颚式破碎机可用于各种矿石或岩石的粗、中、细碎作业中,是各类金属与非金属矿破碎的理想设备。

液压颚式破碎机结构设计
液压颚式破碎机基本由复摆式颚式破碎机、液压系统和电气控制系统三大部分。与常规复摆式颚式破碎机相比,该设备的创新在于在肘板和机架之间增设了液压保护支承装置,可以保证破碎作业过程更加高效、稳定。
1、机架为钢板焊接结构,焊后经退火处理,更加牢固耐用。
2、破碎腔作为破碎机破碎作业的主要工作区,其形状、参数直接影响着破碎机对矿物的施力条件和破碎环境。本机采用曲线型破碎腔设计,曲线型腔齿板耐磨,啮合角小,破碎比大。
3、排料口设计简单且方便调整,通过调整丝杠和调整垫片即可实现排料口的调整。
4、传动装置采用运行可靠的窄V带。
5、液压系统采用高灵敏性控制元件,动作灵敏、响应快、保护可靠。且液压站控制元件高度集成,泄漏损失极少,抗污染能力强,油箱采用密封结构,并设有防尘罩,可就近安装在机器旁。
6、设计选用的油泵规格小,且长时间处于“休眠”状态,系统能耗低,发热少。
7、通过控制阀组模块组合,可实现一台液压站控制两台破碎机工作(一台粗破,一台细破)。

液压颚式破碎机性能特点
1、能任意设定工作负荷临界值,还可用于对含有不同强度的物料的选择破碎,适用范围极广。
2、保护可靠,具有自动吐障功能。
3、具有快速恢复生产功能。排障后,避免大量未破碎物料涌入流程。
4、因具备上述应变功能,可实现不停机生产。
5、可利用液压系统方便解决动颚卡死问题。

液压颚式破碎机工作原理
液压颚式破碎机主要依靠由定颚、动颚构成破碎腔对物料破碎,动颚在偏心轴装置的带动及射板的支承下作复杂摆动,待破物料由上腔入料,在破碎腔内遭到定颚与动颚挤压、劈裂、弯曲等作用力后被破碎,破碎后的物料由下端排出。

液压颚式破碎机技术参数
型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 8P   350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600


综上所述,红星液压颚式破碎机是目前国内一成不变的液压颚式破碎设备,可以实现自动进料吐料、复位修复和连续破碎。推广使用证明,该设备具有结构合理、运行稳定、维护方便、适用性广、性价比高等优势,满足环保生产的工矿条件,是一款不错的高效环保破碎设备。
