GRG5型矿用二氧化碳传感器说明书

一、产品简介：

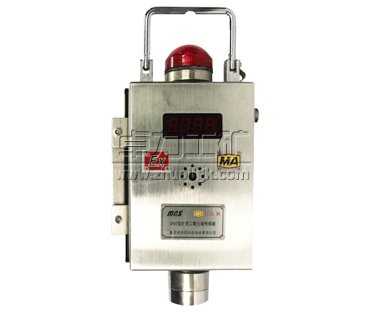

 GRG5型矿用二氧化碳传感器能用于煤矿井下紧急避险等场所，监测环境中二氧化碳浓度，并连续自动地将二氧化碳浓度值转换成标准电信号传送给关联设备，具有就地显示二氧化碳浓度值，超限声光报警等功能。该传感器经国家防爆检验机关进行联机检验后，可与国内各类型监测系统配套，适用于有自燃倾向的采掘工作面、回风巷、避难硐室等地点固定使用。


二、产品优势：

1. 采用新型进口敏感元件，使用寿命长，传感器性能稳定；
2. 采用新型微处理器和高集成数字化电路，电路结构简单，性能可靠，便于维修与调试；
3. 支持多种信号传输方式(频率、电流、RS485)，有效地屏蔽信号传输的电磁干扰；
4. 外壳采用不锈钢材料设计，增强了传感器的抗冲击和抗腐蚀能力。

三、环境参数

a) 环境温度：0℃～40℃；
b) 平均相对湿度：≤ 98%；
c) 大气压力：80 kPa～106 kPa；
d) 无显著振动和冲击的场所；
e) 风速：不大于8m/s；
f) 煤矿井下，有瓦斯或煤尘爆炸性混合物的场所。

四、技术参数
1.  电气性能：
a) 额定工作电压：18V.DC。
b) 工作电流：≤110mA。
2.  传感器信号输出制式：
a) 频率：200Hz～1000Hz（脉冲宽度大于0.3ms）（优选）；
b) 电流：（1～5）mA或（4～20）mA；
c) 智能型： 传输方式：半双工、RS485；
传输速率：4800bps；
信号工作电压峰峰值：≤12V。
3.  测量范围：0.00%～5.00% CO2。
基本误差
基本误差应符合表1的规定：
测量范围，%CO2 基本误差，%CO2
0～0.50 ±0.10
0.50～5.00 ±（0.05+真值的5%）
分辨率：0.01% CO2
电源电压波动范围：9V.DC～24V.DC。
传感器到分站和电源箱的最大传输距离：2km。
