DYTZ型整体直式电液推杆(450~20000)

DYTZ型整体直式电液推杆(450~20000)

  DYTZ型整体直式电液推杆,在闸阀类、输送设备类是不可缺少的通用动力源,广泛应用冶金、矿山、煤炭、店里、机械、粮食、水泥、化工、水利、运输等行业。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
DYTZ型整体直式电液推杆(450~20000)说明书

DYTZ型整体直式电液推杆(450~20000)

DYTZ型整体直式电液推杆(450~20000)|dytz电液推杆


DYTZ型整体直式电液推杆,在闸阀类、输送设备类是不可缺少的通用动力源,广泛应用冶金、矿山、煤炭、店里、机械、粮食、水泥、化工、水利、运输等行业。

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成,还可根据用户特殊要求,配套三种调节功能,即:速度调节、推拉力调节,行程调节(行程开关定位)。除了上述三种调节功能订货时必须文字注明外,其它请参照型号编制方式认真填写六大基本要素。

DYTZ型整体直式电液推杆型号编制方式
以“DYTZB1000-500/110-X型电液推杆”为例,分别说明如何选型和型号编制的方式。
如何选型:某一场所需要一台整体直式的电液推杆,要求电机防爆,其最大推力10kn,行程500mm最大速度110mm/s,使用角度向下推,那么所选电液推杆的标准型号为:DYTZB1000-500/110-X.(B为防爆标记,X表示向下推)
例:DYTZB1000-500/110-X型电液推杆
DYT-电液推杆
Z-整体直式
B-防爆
1000-最大推力10kn
500-行程
110-最大推速
X-向下推

DYTZ型整体直式电液推杆技术参数(选型表)
型号 额定输出力(kgf) 额定速度(mm/s) 电机型号 行程范围(mm) 速度范围(mm)
推力*10 拉力 推速 拉速
DYTZ450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
DYTZ700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
DYTZ1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
DYTZ1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
DYTZ2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
DYTZ5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
DYTZ6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
DYTZ7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
DYTZ8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
DYTZ10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
DYTZ15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
DYTZ20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40
注:1,上列表中所列电机的电压等级为380V,防护等级为IP44;2,若参数要求不在表中范围内的,请另外说明。

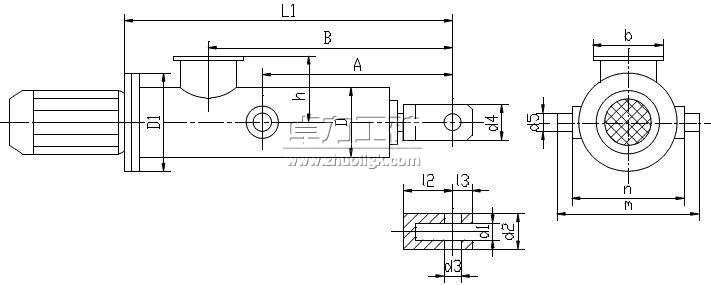

DYTZ型整体直式电液推杆尺寸外形图
DYTZ型整体直式电液推杆尺寸外形图
(外形图仅供参考,产品请以实物为准)

DYTZ型整体直式电液推杆外形尺寸及安装尺寸
型号 外形尺寸
L L1 B D D1 b h
DYTZ450- 880+S 635+S 375+S 160 200 160 140
DYTZ700- 895+S 635+S 375+S 160 200 160 140
DYTZ1000- 920+S 635+S 375+S 160 200 160 140
DYTZ1750- 990+S 670+S 400+S 160 250 160 140
DYTZ2500- 990+S 670+S 400+S 160 250 160 140
DYTZ3000- 990+S 670+S 400+S 160 250 160 140
DYTZ4000- 1010+S 690+S 420+S 160 250 160 140
DYTZ5000- 1055+S 715+S 445+S 160 300 160 140
DYTZ6000- 1075+S 735+S 465+S 200 250 200 160
DYTZ7000- 1075+S 735+S 465+S 200 250 200 160
DYTZ8000- 1095+S 755+S 485+S 200 300 200 160
DYTZ10000- 1190+S 795+S 505+S 220 300 220 170
DYTZ15000- 1270+S 835+S 545+S 240 300 220 180
DYTZ20000- 1470+S 930+S 600+S 260 350 240 190
  安装尺寸
A l2 l3 d1 d2 d3 d4 d5 n m
DYTZ450- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ700- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ1000- 620+S/2 60 20 36 60 16 50 30 180 240
DYTZ1750- 650+S/2 70 20 40 64 20 50 30 180 240
DYTZ2500- 650+S/2 70 20 40 64 20 50 30 180 240
DYTZ3000- 670+S/2 70 20 40 64 20 50 30 180 240
DYTZ4000- 670+S/2 70 20 40 64 20 50 40 180 240
DYTZ5000- 670+S/2 70 20 40 64 20 50 40 180 240
DYTZ6000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ7000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ8000- 700+S/2 65 25 40 72 25 60 50 240 340
DYTZ10000- 700+S/2 65 25 40 72 25 60 60 260 360
DYTZ15000- 700+S/2 75 30 50 90 30 70 60 280 400
DYTZ20000- 750+S/2 100 40 60 110 40 90 60 320 440
注:表中S为推杆行程。
