射频同轴电缆说明书

射频同轴电缆Coaxial Cable是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。它是计算机网络中使用广泛的另外一种线材。由于它在主线外包裹绝缘材料，在绝缘材料外面又有一层网状编织的屏蔽金属网线，所以能很好的阻隔外界的电磁干扰，提高通讯质量。

射频同轴电缆结构

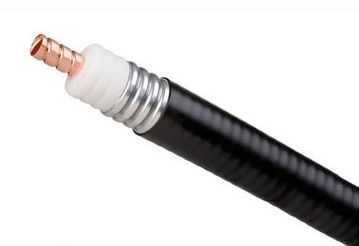

射频同轴电缆绝缘材料采用物理发泡聚乙烯隔离铜线导体组成，在里层绝缘材料的外部是另一层环形导体即外导体，外导体（组织屏蔽层）采用铜带成型、焊接、扎纹；或是采用铝管结构；或是采用编织结构， 然后整个电缆由聚氯乙烯材料的护套包住。
优缺点
射频同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间；二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输；最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。
分类
目前，常用的射频同轴电缆有两类：50Ω和75Ω的射频同轴电缆。
射频同轴电缆根据其直径大小可以分为：粗射频同轴电缆与细射频同轴电缆。
无论是粗缆还是细缆均为总线拓扑结构，即一根缆上接多部机器，这种拓扑适用于机器密集的环境，但是当一触点发生故障时，故障会串联影响到整根缆上的所有机器。故障的诊断和修复都很麻烦，因此，将逐步被非屏蔽双绞线或光缆取代。
技术参数
(1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω，沿单根同轴电缆的阻抗的周期性变化为正弦波，中心平均值±3Ω，其长度小于2米。
(2)同轴电缆的衰减一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里)；而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。
(3)同轴电缆的传播速度需要的最低传播速度为0.77C(C为光速)。
(4)同轴电缆直流回路电阻电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。
