电缆套管说明书

电缆套管又称保护管、导管，是在电气安装中用于保护电线、电缆布线的管道，允许电线、电缆的穿入与更换。电缆套管是电力工程中推广使用的一种新型套管材料。
类型
随着电力电缆埋地敷设工程的迅速发展，对电缆套管提出的更高要求，电缆套管适用于电讯、电力工程、交通、城市建设等领域。
一般有两种类型的套管：

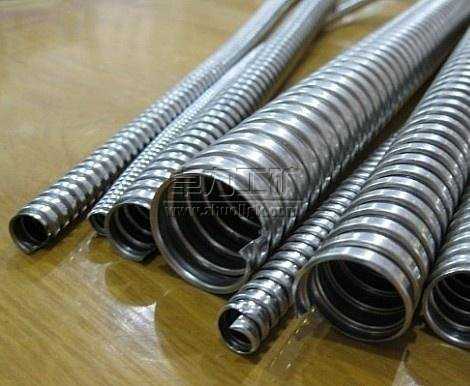

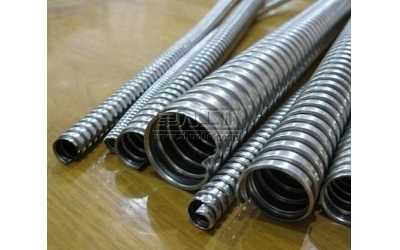

（1）钢保护管。钢保护管有薄壁管和厚壁管及镀锌和不镀锌的区分。
（2）塑料管。塑料管一般用聚氯乙烯塑料或U—PVC制作，有普通和阻燃型，价格比金属管便宜，施工方便，不会生锈。电线穿线护套管大部分采用塑料管。玻璃钢电缆导管是以高强度的玻璃纤维为增强材料，不饱的聚酯树脂为基体材料，采用微机控制机械缠绕而成。[2]
性能特点
（1）强度高、刚度高。用在行车道下直埋无需加混凝土保护层，能加快电缆工程建设进度。
（2）管材有柔性，能抵御外界重压和基础沉降所引起的破坏。
（3）耐腐蚀，使用寿命长，可在潮湿盐碱地带使用。
（4）阻燃、耐热性好，可在130度高温下长期使用而不变形，遇火不燃烧。
（6）内壁光滑，不易刮伤电缆。设计采用承插式的连接方式，方便安装连接。接头处加橡胶密封圈封既适应热胀冷缩，又防止泥砂进入。
（7）具有良好的抗外界信号干扰性能。[1]
敷设要求
为了保护电缆，电缆敷设时在易受外力损伤的部位要加装保护管。通常使用的保护管有钢管和硬质塑料管。保护管的内径不应小于电缆外径的1.5倍，管壁厚度不小于2mm。硬质塑料管不能用在温度过高和过低的场所。通过基础（包括地面或楼板）的保护管，内径在32mm及以下时，用钢管保护。
电力电缆一般在下列场所加装保护管：
（1）电缆引入、引出建筑物、隧道、沟道部位；
（2）电缆穿过楼板、墙壁、道路的穿越段；
（3）引至电杆或沿墙敷设的电缆离地面2m高的一段和易受机械损伤的其他部位。[2]
保护管的敷设方式有沿支架、桥架明敷、暗敷设和埋地敷设。当埋地敷设时，必须采用防腐措施，但是埋人混凝土内的保护管无须防腐。埋地保护管穿公路与铁路时，管顶或埋人深度应大于1m。埋地保护管引出地面时，管口要高出地面至少50mm，多根保护管引出应排列整齐。暗埋保护管要按最短距离敷设。
保护管管径的选择根据导线或电缆的外径计算，应为线束的1.5—2倍，管内弃填系数取40%左右。
穿线管不得用电气焊切割和焊接，应采用机具切割；管口应光滑无毛刺，弯曲弧长不小于300mm；保护管采用螺纹管件连接，连接丝扣长4—5扣为宜，单根保护管的直弯头不能超过两个。保护管配管要整齐，管口要用密封剂密封。
