电缆检测仪说明书

电缆检测仪|便携式电缆检测仪|电缆检测仪器


发布时间:2018-02-23 03:42:12人气:488

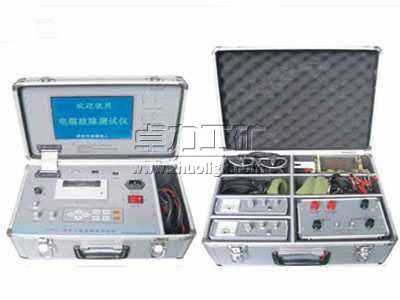

电缆检测仪(Cable Tester)是根据中国行业标准ZBF 24003-90《便携式电缆检测仪通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式电缆检测仪,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

电缆检测仪采用高频倍压电路,率先应用最新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使电缆检测仪实现了高品质、便携式,并能承受额定电压放电而不损坏。
高频电缆检测仪仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,高频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。展望未来,企业将继续积极开拓市场。以质量和信誉为生命,不断提高科技水平,研制出尖端的优质产品,以满足用户的需要,努力开拓,再铸新世纪的辉煌。

产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造,率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。
3、按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。
5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV。
9、倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。
10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

技术性能
规 格
技术参数
60/2
100/2
120/2
160/2
180/2
200/2
250/2
100/200
3/2
200/300
3/2
其 它
等 级
输出电压(kV)
60
100
120
160
180
200
250
100/200
200/300
600~800kV等合同
定做。
输出电流(mA)
2
2
2
2
2
2
2
3/2
3/2


输出功率(W)
120
200
240
320
360
400
500
400
600


充电电流(mA)
3.0
3.0
3.0
3.0
3.0
3.0
3.0
4.5/3.0
4.5/3.0


机箱重量(kg)
4.3
4.3
4.3
4.3
4.3
4.4
4.5
4.5
8.1


倍压筒高度(mm)
Φ80
×500
Φ80
×620
Φ80
×770
Φ80
×770
Φ110
×770
Φ110
×770
Φ110
×820
Φ110
×800
Φ110
×1350


倍压重量(kg)
6.3
6.8
6.8
7.2
7.2
7.2
7.6
7.5
12.6


高压极性
负电压极性,零电压启动,连续可调。
工作电源
AC 220V±10%;50Hz
电压测量误差
1.0%(满度)±1个字,最高分辨率0.1%kV
电流测量误差
1.0%(满度)±1个字,最高分辨率0.1%uA
过压整定误差
≤1.0%
0.75切换误差
≤0.5%
波纹系数
≤1.0%
电压稳定度
随机波动,电源电压变化±10%时≤0.5%
工作方式
间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度
-15℃~50℃
相对湿度
当温度为25℃时,不大于90%(无凝露)
海拔高度
2500米以下
故障检查与处理
序号
故 障 现 象
原 因
处 理 方 法
1
电源开关接通后,绿灯不亮,且风扇不转(有的控制箱没有风扇)。
1.电源线开路。
2.电源保险丝熔断。
更换电源线,
更换保险丝。
2
按红色按钮红灯不亮。
调压电位器未回零。
电位器回零。
3
按红色按钮红灯亮,绿灯不灭,手松开红灯灭。
保护动作过压保护整定小于5-10%(满量程)。
将数字拨盘开关整定到适当值。
4
按红色按钮红灯亮,一升压红灯灭,绿灯亮。
高压输出端搭地,试品短路。
检查输出电缆,检查被试品。
5
升压过程中红灯灭,绿灯亮。
试品放电或击穿过压或过流保护动作。
检查被试品,重新设置整定值。
限流电阻使用说明
1、限流电阻功能:当试品击穿或闪烁时,起到了限止电流的作用,从而不损坏试验设备。
2、使用方法:只要将限流电阻一端M10螺母拧到电缆检测仪倍压筒顶部,高压输出线螺栓上即可。如果要串接高压微安表(另选购SWB-V型表),只要将微安表底部M10螺母拧在限流电阻的另一端即可。
3、如果使用ZS系列电缆检测仪时,试品是氧化锌避雷器、普阀式避雷器和高压开关等电力设备时,可以不用限流电阻。即凡是小电流、小电容试品,可以不用限流电阻。
4、电力电缆、变压器、电机等大电容试品,应在高压回路内串接限流电阻做试验,保护试验设备。
注意事项
1、请务必反复检查联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。
2、每次试验后,应将升压电位器回到零位(粗调、细调都回零位),按绿色按钮,切断高压并关闭电源开关,最后进行放电。
3、未经允许,请勿开启仪器,这会影响产品的保修。自行拆卸厂方概不负责。
4、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
