电缆铺设好后,为了使其成为一个连续的线路,各段线必须连接为一个整体,这些连接点就称为电缆接头。
电缆线路中间部位的电缆接头称为中间接头,而线路两末端的电缆接头称为终端头。

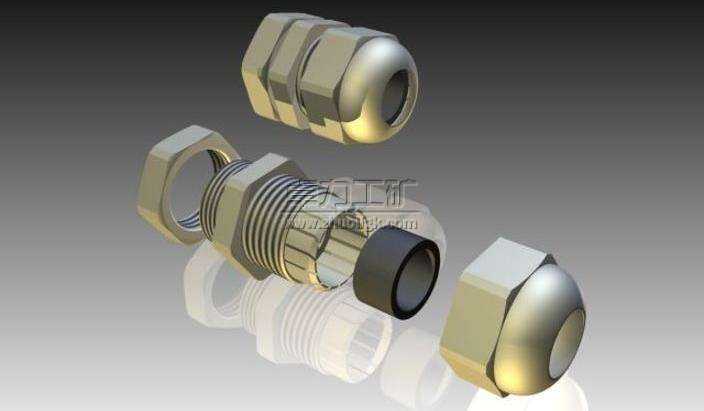

电缆接头是用来锁紧和固定进出线,起到防水防尘防震动的作用。
作用
电缆接头的主要作用是使线路通畅,使电缆保持密封,并保证电缆接头处的绝缘等级,使其安全可靠地运行。
若是密封不良,不仅会漏油造成油浸纸干枯,而且潮气也会侵入电缆内部,使纸绝缘性能下降。
电缆接头分类
按安装场所可分为户内式和户外式两种。
按制作安装材料又可分为热缩式(最常用的一种)、干包式,环氧树脂浇注式及冷缩式。
按线芯材料可分为铜芯电力电缆头和铝芯电力电缆头。
按接头材质分为塑料电缆接头和金属电缆接头。金属电缆接头又分为多孔金属电缆防水接头、防折弯金属电缆接头、双锁紧金属电缆防水接头、塑料软管电缆接头、金属软管电缆接头等。
电缆接头发热的原因
一些电气安装施工人员在敷设电线时,往往不注意安装质量:在应该用绝缘套管处不装套管;应该用接线盒的地方也没有装接线盒;甚至在电线接头处不是采用绞接方法,而是采用违章的弯钩状连接方法。这种弯钩状连接方法的接触电阻很大,通电时不断发热,会使附近的木板逐步干燥、炭化,最后发生燃烧,引起火灾。
电线接头发热不但会造成大量的电能损失,而且会严重影响电气设备的正常工作,轻则线路中工作电流增大,电气设备寿命缩短,重则会突然中断了正在进行中的生产、科研、医疗手术和其它活动,还会酿成火灾和触电事故等等,造成难以估量的损失。
电缆接头安装注意事项
1、导体的连接导体连接要求低电阻和足够的机械强度,连接处不能出现尖角。中低压电缆导体连接常用的是压接,压接应注意:
(1)选择合适的导电率和机械强度的导体连接管;
(2)压接管内径与被连接线芯外径的配合间隙取0.8~1.4mm;
(3)压接后的接头电阻值不应大于等截面导体的1.2倍,铜导体接头抗拉强度不低于60N/mm2;
(4)压接前,导体外表面与连接管内表面涂以导电胶,并用钢丝刷破坏氧化膜;
(5)连接管、线芯导体上的尖角、毛边等,用锉刀或砂纸打磨光滑。
2、内半导体屏蔽处理。
凡电缆本体具有内屏蔽层的,在制作接头时必须恢复压接管导体部分的接头内屏蔽层,电缆的内半导体屏蔽均要留出一部分,以便使连接管上的连接头内屏蔽能够相互连通,确保内半导体的连续性,从而使接头接管处的场强均匀分布。
3、外半导体屏蔽的处理。
外半导体屏蔽是电缆和电缆接头绝缘外部起均匀电场作用的半导电材料,同内半导体屏蔽一样,在电缆及接头中起到了十分重要的作用。外半导体端口必须整齐均匀还要求与绝缘平滑过渡,并在电缆接头增绕半导体带与电缆本体外半导体屏蔽搭接连通。
4、电缆反应力锥的处理。
施工时形状、尽寸准确无误的反应力锥,在整个锥面上电位分布是相等的,在制作交联电缆反应锥时,一般采用专用切削工具,也可以用微火稍许加热,用快刀进行切削,基本成型后,再用2mm厚玻璃修刮,最后用砂纸由粗至细进行打磨,直至光滑为至。
5、金属屏蔽及接地处理。
金属屏蔽在电缆及接头中的作用主要是用来传导电缆故障短路电流,以及屏蔽电磁场对临近通讯设备的电磁干扰,运行状态下金属屏蔽在良好的接地状态下处于零电位,当电缆发生故障之后,它具有在极短的时间内传导短路电流的能力。接地线应可靠焊接,两端盒电缆本体上的金属屏蔽及铠装带牢固焊接,终端头的接地应可靠。
6、接头的密封和机械保护。
接头的密封和机械保护是确保接头安全可靠运行的保障。应防止电缆接头内渗入水分和潮气,另外在接头位置应搭砌接头保护槽或装设水泥保护盒等。
