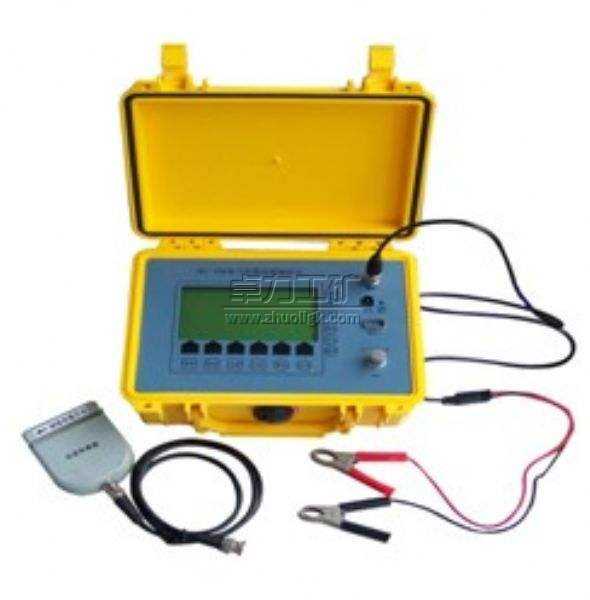

ETGZ电缆故障测试仪说明书

ETGZ(ETGZ-I,ETGZ-II)电缆故障测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。ETGZ电缆故障测试仪是一套综合性的电缆故障探测仪器，能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，该电缆故障测试仪配备声测法定点仪，可准确测定故障点的精确位置。ETGZ-I电缆故障测试仪特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特性
1、本电缆故障测试仪功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置
　　2、测试精度高，仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。
　　3、智能化程度高，测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练
　　4、具有波形及参数存储，调出功能，采用非易失性器件，关机后波形、数据不易失
　　5、具有双踪显示功能，可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断
　　6、具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试
　　7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离
　　8、具有根据不同的被测电缆随时修改传播速度功能
　　9、小体积便携式外形，内装可充电的电池供电，方便携带和使用

ETGZ-I电缆故障测试仪参数
1、应用范围及用途：该电缆故障测试仪可测试各种型号的电力电缆（电压等级1kV～35kV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
　　2、最远测试距离：32km(明线可达100km)
　　3、探测盲区：1m
　　4、读数分辨率：1m
　　5、功耗：5VA
　　6、使用条件：环境温度0℃～+40℃
　　极限温度　－10℃～+50℃
　　相对湿度　40℃（20～90）%RH
　　大气压强　（86～106）Kpa
　　7、体积：225×165×125mm³
　　8、重量：2kg

ETGZ-II电缆故障测试仪参数
1、测试距离
　　单端测试距离≥20千米
　　2、最短测试距（盲区）：小于V/15（米）
　　其中：V电波在被测电缆中的传播速度
　　3、测试误差
　　相对误差：≤±2%
　　绝对误差：故障点在千米以内≤15米
　　故障点在千米以上≤20米
　　故障定点误差：≤±0.5米
　　4、读数分辨率：V/60米
　　其中：V电波在被测电缆中的传播速度。如：“油浸纸电缆”，电波传播速度为160m/us仪器的读数最小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。
　　5、电源：AC220V±10%50HZ
　　6、环境条件
　　温度：0℃~50℃相对湿度：80%±5%
　　7、主机体积：350×250×200（mm³）
　　8、主机重量：5kg
