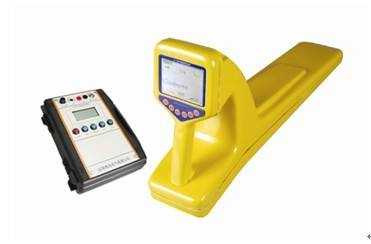

工作原理
电缆路径探测仪的基本原理，是用探测线圈感知加载在待测电缆上的交变电流引起的电磁场。进行路径探测时，需要用信号发生器向电缆发射音频信号，用主机进行接收。
信号发生器的接线和使用方法
芯线-大地接法
芯线-大地接法是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的基本接线方式，信号最强，并能最大程度地抗干扰。
且将电缆金属铠装（护层）两端的接地线均解开，低压电缆的零线和地线的接地也应解开，将信号发生器输出线的红色鳄鱼夹夹一条完好芯线，黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端，对应芯线接打入地下的接地钎。
注意，尽量使用接地钎，而不要直接用接地网！至少在电缆的对端必须用接地钎，接地钎还需要离开接地网一段距离，否则会在其他电缆上造成地线回流，影响探测效果。
相线－护层接法
发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。
这种接法比较简单，但辐射出的有效信号较小，如果是多条电缆并行敷设，信号也会传播到其他电缆上，造成干扰。故此方法适用于简单现场，若遇到多条电缆不易区分的问题，可换用芯线-大地接法。
连续/断续输出模式选择
使用连续输出模式能够满足绝大多数探测工作的需要；在干扰较大的场合可以考虑换用断续输出模式，有助于区分真实信号和背景噪声。
需要时，操作信号发生器侧接口板上的开关进行“连续”/“断续”模式切换。
信号发射
接好线后，长按 开关 键打开电源，仪器根据负载情况进行实时全自动阻抗匹配，表头显示输出电流的大小。
可以通过观察电流大小，来判断电缆电流回路的阻抗情况，电流大说明回路阻抗小，信号强，易于探测；反之说明阻抗大，信号弱，探测灵敏度降低；如果输出电流很小，可能是因接线错误造成回路阻抗过大，或回路不通，可能无法探测。
电池检测
需要检测电池电量时，按 电池检测 键，表头显示电池水平，指针位于绿色区域表示电池电量正常，若指针位于黄色区域，表示电池欠压，仍可工作一小段时间，建议充电；若指针低于黄色区域，表示电池电量不足，可能无法开机，需充电后再使用。
路径探测步骤
连接传感器和耳机
将路径传感器接主机 路径 信号插口，耳机接 耳机 插口。
选择工作模式
按 路径 键，进入路径探测模式
音峰法探测
旋转传感器，使其轴线与提杆垂直、与地面水平，手提传感器时，应尽量保持传感器轴线垂直于电缆。将传感器横切可能的电缆路径，观察信号幅值，越接近电缆，信号越强，耳机声音也越大，当位于电缆正上方时，信号最强，故为音峰法。
为了正确观察信号幅值，应调整信号增益：当传感器位于电缆正上方信号最强时，信号幅值在40~80%之间比较合适。如果信号幅值过大，应逆时针旋转“路径增益”旋钮以减小增益；反之应调大增益。
音谷法探测
旋转传感器，使其轴线与提杆同向、与地面垂直，如图6-3-4(a)所示。手提传感器横切可能的电缆路径，观察信号幅值，在电缆正上方时信号最弱，偏离电缆，信号会增强，越过某一点后信号再次减弱。为一马鞍形曲线，因电缆正上方处于信号最弱的谷值，故称音谷法。
音谷法同样须调整路径信号增益，使得信号最强时，信号幅值在40~80%之间。
80%法深度测量
首先用音峰法找到信号幅值最强的点，记下幅值数，然后左右水平移动传感器，找到左右两侧信号幅值减弱到最大幅值80%的点，则两点之间的距离等于电缆深度。注意：如果存在邻近管线，由于其感应电流的影响，最大幅值点往往稍偏离待测电缆正上方，且两侧的最大值到80%点的距离并不一定相等。
45° 法深度测量
在电缆两侧，分别反方向调整提杆，使传感器轴线与地面成45°夹角，横切电缆路径，在两侧分别找到信号幅值最弱的点，则两点之间的距离为电缆深度的2倍。
