高压电缆护层保护器说明书

高压电缆护层保护器|35kv电缆护层保护器|电缆护层保护器


发布时间:2018-02-22 09:04:00人气:469

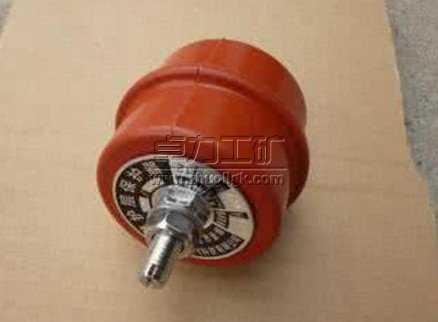

电缆护层保护器  高压电缆护层保护器 0.4kv电缆护层保护器 35kv电缆护层保护器  Tel:1318 1318 406 曹经理

电缆护层保护器采用采用ZnO压敏电阻(或ZnO阀片)作为保护元件,无串联间隙,保护特性好,具有优良的电压-电流特性曲线,目前已广泛用于电力系统高压电气设备的保护。

35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆均为单芯电缆,电缆金属护层一端三相互联并接地,另一端不接地,当雷电波或内部过电压沿电缆线芯流动时,电缆金属护层不接地端会出现较高的冲击过电压,或当系统短路事故电流流经电缆线芯时,其护层不接地端也会出现很高的工频感应过电压。上述过电压可能击穿电缆外护层绝缘,造成电缆金属护层多点接地故障,严重影响电力电缆正常运行甚至大幅减少电缆使用寿命。因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层(或金属护套)上的感应电压和故障过电压。
通常,为限制电力电缆金属护层上的感应电压和故障过电压,并避免在护层中形成环流,电缆护层一端直接接地,另一端则须通过保护器接地。如果线路较长,可以将电缆护层分三段(或三的倍数段)相互绝缘,分段处的护层交叉互联后通过保护器接地。
电缆护层保护器护层保护器用进口绝缘材料作为外绝缘,电气性能优越,密封性能好,较传统的放电间隙保护、带间隙碳化硅电阻片保护等方式,其伏安特性更显优越 。

电缆护层保护器的性能参数见下表
电缆护层
保护器
型号
系统额定电压
工频耐压/时间
10kA雷电冲击电流下的残压
直流U1mA参考电压(有效值)
2ms方波通流容量
0.75U1mA下的泄漏电流
外形图
kV(有效值)
≤kV
≥kV
A
≤μA
图二




ENR-LHQ-6
6
1.9/4
4.6
2.1
400
50
图二
ENR-LHQ-10
10
3.6/4
8.7
4.0
400
50
图二
ENR-LHQ-35
35
5/4
12
5.5
400
50
图二
ENR-LHQ-110(Ⅰ)
110
6/4
15
6.5
400
50
图二
ENR-LHQ-110(Ⅱ)
110
10/4
25
11.0
400
50
图一
ENR-LHQ-220(Ⅰ)
220
6/4
12
5.8
400
50
图二
ENR-LHQ-220(Ⅱ)
220
13.6/4
31
15
400
50
图一
ENR-LHQ-500
500
7.5/4
18*
8.3
400
50
图一

电缆护层保护器
