组合式电缆支架说明书

组合式电缆支架产品说明书

一、概述
产品材料为热固性高分子复合材料，由高温热压而成，其特点是材料性能和产品结构根据使用对象的要求同时设计，并且材料的制作和产品的制作同时进行。
支架为组合式，由托臂、立柱和连接螺栓组成。立柱为槽型材料，可根据需要截取任意长度，调节层高，自由装配；托臂有三种规格供选择，满足不同长度和载荷要求。
本产品适用于各种电缆敷设场所，现场安装及电缆敷设施工极为方便。托臂装配连接螺栓规格为M8×65㎜，立柱固定膨胀螺栓为M12。
二、产品性能
1、耐腐蚀：复合材料支架克服了钢铁支架易腐蚀不绝缘的难点，耐腐蚀，不锈蚀，不霉蛀，具有抗酸碱盐腐蚀性能；尤其适合潮湿、酸、碱环境使用。
2、不变形：复合材料其刚性好，在长期载荷的情况下不会出现金属往下倾斜现象。
3、产品表面光滑：摩擦系数小，不损伤电缆
4、比重轻：复合材料支架的质量仅为钢材的1/4。
5、电绝缘性能强：复合材料支架为绝缘材料，无需接地。
6、不会产生涡流：复合资料支架绝缘性能好，无电腐蚀，可防止产生涡流，没有功耗产生，电缆也不会发热，使电缆的使用寿命大大延长。
7、耐热、耐寒防火性能优：复合材料支架的氧指数满足了防火其低烟、无毒的安全要求。
8、支架安装简单，价格更优：复合材料支架≤4层时只需2只膨胀螺丝安装，4层＞＜7层只需4只膨胀螺丝安装，大大降低了工人的劳动强度。
9、使用寿命长：复合材料支架在地下使用寿命为50年，地面为25年。
10、 安全防盗：复合材料支架的原材料采用不可回收材料，有效的防止被盗。



三、产品参数

支架类型	标准型
防火等级	B1
弯曲强度(Mpa)	≥150
弹性弯曲模量(Mpa)	≥10×103
压缩强度(Mpa)	≥70
冲击强度（KJ/㎡）	≥55
吸水率（%）	＜0.2
热变形温度（℃）	＞200
密度（g/㎝3）	＜2
纤维含量	≥15%
绝缘电阻	≥1.0×1012Ω

四、安装工具
本产品的安装工具普通手电钻和钻头，普通扳手。

安装方式
组合式复合电缆支架：安装方便，但对电缆沟壁要求特别平整。对电缆层数变化无法应对。
直埋电缆支架：安装方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。
插入式电缆支架：安装不方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。
螺栓式电缆支架：安装方便，对电缆沟壁要求平整，对设计不同层数的电缆沟都能施工。

五、安装步骤
1， 钻装配孔：根据托臂层间距要求，在槽型立柱两侧定位线上钻孔，孔径￠8.5.
2， 安装孔：根据安装位置，在立柱背面定位线上钻孔，孔径￠12.5。三层及以
下支架在立柱两端各打一孔，四层以上支架，还要在立柱中部加钻增强孔。

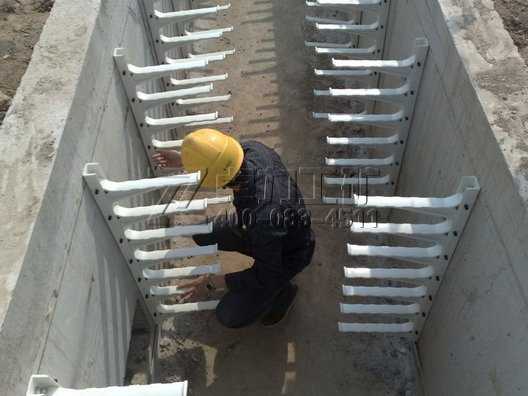

3， 立柱的安装：根据安装施工图及立柱安装孔位置，用M12膨胀螺栓将立柱固
定在墙上，螺栓和立柱之间必须加装垫片，槽型立柱尽可能贴紧墙面。
4， 电缆：将电缆拖至电缆支架安装位置。
5， 托臂的安装：将托臂固定在立柱上，螺栓松紧适度，螺栓和立柱之间必须加
装垫片。
6，电缆就位和固定：将电缆摆放在支架上并绑扎好，摆放时将最重的电缆放在托臂根部。

六、注意事项
1，安装后托臂严禁下倾，最后上翘0-5度。如结果施工误差，只允许在最下层锚栓处用垫片调节。
2，安装、敷设和维修时，托臂上严禁站人或作为电缆以外的其他支承。
3，电缆敷设和维修时，不能在支架上拉电缆，应采用有效措施，避免对支架产生侧向力。
4，电缆敷设时不允许将电缆从高处落下，尽量轻放在支架上。
6， 局部距离电缆需要调节时，应尽量把电缆支架根部拖拽，或把支架间需调整的电缆托起后慢慢用力，避免过载施工。
