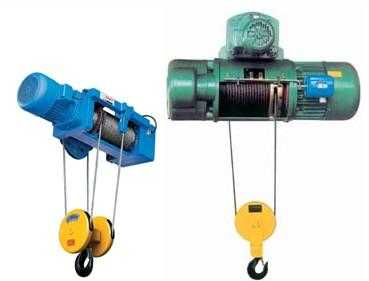

CD1型钢丝绳电动葫芦

CD1型钢丝绳电动葫芦

  CD1型钢丝绳电动葫芦具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等优点。CD1型钢丝绳电动葫芦起重量: 0.5T、1T、2T、3T、5T、10T、20T CD1型电动葫芦起升高度: 6m、9m、12m、18m、24m、30m

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
CD1型钢丝绳电动葫芦说明书

CD1型钢丝绳电动葫芦

CD1型钢丝绳电动葫芦|钢丝绳电动葫芦


CD1型钢丝绳电动葫芦产品介绍

CD1型电动葫芦属于钢丝绳电动葫芦,是一种轻小型起重设备,它可以安装在葫芦单梁、桥式起重机、门式起重机、悬臂起重机上。稍加改动,还可作卷扬用。
CD1型电动葫芦的起升速度为常速, 可以满足一般使用要求。
CD1型单速电动葫芦结构紧凑、体积小、起重能力大、用途广,是改善劳动条件提高生产率的有效工具,是工矿企业中通用的起重设备。

适用范围
CD1型钢丝绳电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场等场合,是起升搬运物品,最理想的起重设备。

CD1型钢丝绳电动葫芦组成部分:
钢丝绳电动葫芦组成的部分大致可分为:减速器、控制箱、钢丝绳、锥形电动机、按钮开关。
减速器:是采用三级定轴斜齿轮传动机构,齿轮和齿轮轴均经过热处理的合金钢制成,箱体,箱盖由优质铸铁制成,装配严密,密封良好。
控制箱:是采用能在紧急情况下切断主电路,并带有一个上下行程保护段火限位器的装置。
钢丝绳:是采用型起重钢丝绳,它保证了经久耐用。锥形电动机:起升电机采用较大的动力矩锥形转子制动异步电动机,无须外加制动器。
按钮开关:采用手操式,轻巧灵便,分有绳操纵和无绳遥控两种方式

CD1钢丝绳电动葫芦的结构特点
CD1钢丝绳电动葫芦具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等优点
CD1型钢丝绳电动葫芦采用较大起动力矩锥形转子制动异步电动机,无需外加制动器。电机负载持续率为25%,电机采用B级或F级绝缘,电机防护等级IP44/IP54,本品采用三级定轴斜齿轮传动结构,齿轮和齿轮轴用经过热处理的合金钢制成。箱盖由优质铸铁制成,装配严密,密封良好。采用能在紧急情况下切断主电路,并带有上下行程保护断火限位器的位置。确保了电动葫芦的安全运行。电器元件寿命长,使用更可靠。采用GB1102-74〔6*37+1〕型起重钢丝绳,保证了经久又耐用。并有绳操纵和无绳遥控两种方式。

CD1型钢丝绳电动葫芦产品参数

CD1型电动葫芦起重量: 0.5T、1T、2T、3T、5T、10T、20T
CD1型电动葫芦起升高度: 6m、9m、12m、18m、24m、30m
CD1型电动葫芦工作级别: M3
CD1型电动葫芦工作级别: IP44 IP54
CD1型电动葫芦起升速度: 8m/min[10t为7m/min]
CD1型电动葫芦产品说明: CD1型电动葫芦是一种轻小型起重设备。
CD1型电动葫芦主要结构:减速器,运行机构,卷筒装置,吊钩装置,联轴器,软缆电流引入器,限位器.电机采用锥形转子电动机,集动力与制动力于一体.
CD1型电动葫芦安装使用:葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.捎加改造,还可以作卷扬用.因此,它是,是提高劳动效率,改善劳动条件的必备机械。

CD1型钢丝绳电动葫芦产品详细参数

型号 0.25TON 0.5TON 1TON 2TON 3TON 5TON 10TON
起重量 吨 0.25 0.5 1 2 3 5 10
标准起重高度 米 3-9 6-12 6-30 6-30 6-30 6-30 6-30
起升速度   米/分 8(8/0.8) 8(8/0.8) 8(8/0.8) 8(8/0.8) 8(8/0.8) 8(8/0.8) 7(7/0.7)
运行速度米/分 20(30)
钢丝绳型号 6×19-3.6 6×37-4.8-180 6×37-7.4-180 6×37-11-155 6×37-13-170 6×37-15-200 6×37-15-200
工字梁轨道型号 16-22b 16-28b 16-28b 20a-32c 20a-32c 25a-63c 28a-63c
环形轨道最小半径 米 0.8 1.5 1.5-4 2-4 2-4 2.5-5 3.5-9
电压 伏 380 380 380 380 380 380 380
频率 赫兹 50 50 50 50 50 50 50
相数 3 3 3 3 3 3 3

CD1型钢丝绳电动葫芦运行条件:
可用于工厂、矿山、码头、仓库、货场等工作环境,温度-20~+40℃,相对湿度不大于85%的场所。
工作制度:中级JC25% 重级:JC40% 当中级工作制度电动葫芦的起重量降低30%时,即为重级工作制度JC40%的电动葫芦。
在有爆炸危险充满硫酸或其他腐蚀性气体的场所以及在吊运熔化金属、有毒物、易燃物的场所中均禁止使用以确保安全。
在粉尘严重或露天场所使用时,需加防护装置。

CD1钢丝绳电动葫芦的安全操作
1.请对使用说明书和铭牌上内容熟记后再操作。
2.请将上、下限位的停止块调整后再起吊物体。
3.在使用之前请确认制动器状况是否可靠。
4.使用前若发现钢丝绳出现下列异常情况时,绝对不要操作。弯曲、变形、腐蚀等。钢丝绳断裂程度超过规定要求,磨损量大。
5.安装使用前请用500V兆欧表检查电机和控制箱的绝缘电阻,在常温下冷态电阻应大于5MO,方可使用。
6.请绝对不要起吊超过额定负载量的物件,额定负载量在起吊钩铭牌上已标明。
7.起吊物上禁止乘人,另绝对不要将电动葫芦作为电梯的起升机构用来载人。
8.起吊物件的下面不得有人。

我公司也可以根据客户提供的样品和设计图纸生产各种非标钢丝绳电动葫芦产品,以满足客户不同得需求。我们奉行科技是第一生产力的原则并且严格贯彻质量标准,从采购原材料到货物运输整个流程都有严格控制。我们的目标是产品合格率达到100%,确保产品的优质精良。
