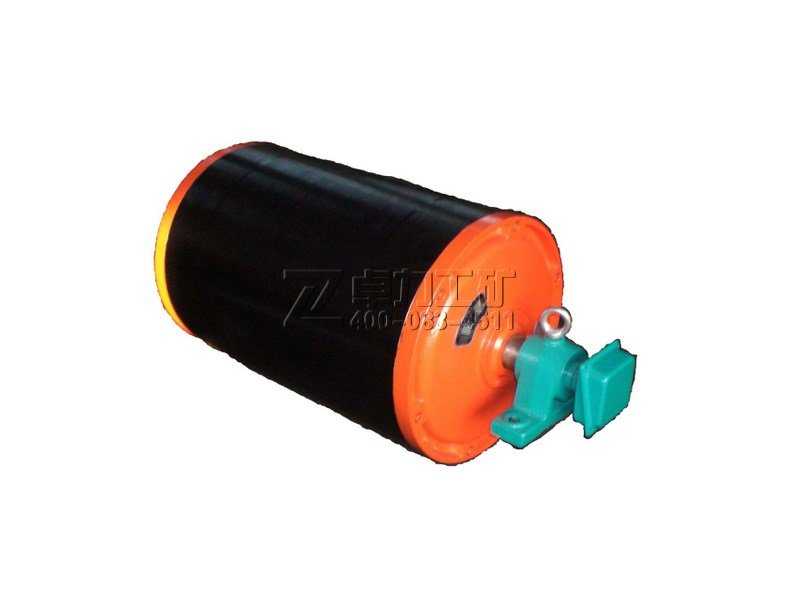

YTB隔爆型油冷式电动滚筒(行星齿轮传动)说明书

YTB行星齿轮传动隔爆型油冷式电动滚筒是本厂按德国油冷电动滚筒专有技术生产的电动滚筒。参数、外形及安装尺寸与TDY型相同，但是TDY型电机采用油浸直接冷却，效率高，而且采用硬齿面行星齿轮传动，相比具有噪音低、使用寿命长、结构紧凑等有点，是本厂推荐选用的理想产品.

YTB隔爆型油冷式电动滚筒与YDB隔爆型油冷式电动滚筒型号含义及区别
国内部分生产厂家根据内部传动结构不同，对隔爆型油冷式电动滚筒的型号进行了细分，产品型号的含义：D为定轴齿轮传动，Z为摆线针轮传动，T为行星齿轮传动，因此YZB隔爆型油冷式电动滚筒内部为摆线针轮传动，YTB隔爆型油冷式电动滚筒内部结构为行星齿轮电动滚筒。其余型号含义与YDB隔爆型油冷式电动滚筒含义相同，外形安装尺寸与YDB隔爆型油冷式电动滚筒相同，客户在选用YDB隔爆型油冷式电动滚筒时，也可以根据使用需求，自行选择电动滚筒的减速机构的传动方式。可在订货合同中注明。

YTB隔爆型油冷式电动滚筒的使用范围
Exd l 类产品用于煤矿（非采掘工作面）主要含有甲烷或煤尘的爆炸性气体混合物的场所；
注意：厂所周围介质中不能含有破坏金属和绝缘的活动性化学物质。
YTB隔爆型油冷式电动滚筒的使用条件
海拔不超过 1000m;
b.环境空气温度随季节而变化，但最高温度不超过35℃（煤矿井下），环境空气最低温度-20℃；
c.环境空气最大相对湿度不超过95%，无凝结；
d.额定电压380V、660V、380V/660V、660V/1140V，额定频率50Hz；
e.电动滚筒的额定是连续工作制S1为基准的连续定额，允许满压起动，但电动滚筒在负荷启动时功率必须提高一档。
YTB隔爆型油冷式电动滚筒的主要规格

滚筒直径D Drum dia.D mm	功率P Power P KW	滚筒表面线速度V（m/s) Velocity drum surface V(m/s)	皮带宽度B Belt width B mm	滚筒长度 Length of drum L mm
Φ400	5.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	7.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	11	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
Φ500	5.5，7.5	0.8,1,1.25,1.6,2	650,800,1000,1200	750,950,1150,1400
	11，15	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
Φ630	7.5	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	11,15	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	30,37	1.25,1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600
	45,55	1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600



YTB隔爆型油冷式电动滚筒的安装外形尺寸

滚筒直径D Drum dia.D mm	皮带宽度B Belt width B mm	安装尺寸Mounting＆External Size
		L	A	H	C	M	N	p	Q	h	ds
Φ400	650	750	1000	120	90	90	-	340	280	35	Φ27
	800	950	1300
	1000	1150	1500
Φ500	650	750	1000		120
	800	950	1300
	1000	1150	1500
	1200	1400	1750
	1400	1600	2000
Φ630	650	750	1000
	800	950	1300	140	130	130	80	400	330
	1000	1150	1500
	1200	1400	1750	160	150	160	90	440	360	50	Φ34
	1400	1600	2000								Φ34
