BYD型摆线针轮油冷式电动滚筒说明书

BYD型摆线针轮油冷式电动滚筒|摆线针轮电动滚筒


发布时间:2015-01-31 05:59:13人气:602
BYD摆线针轮油冷式电动滚筒是胶带输送机的驱动装置,用于拖动胶带使主机运转,它可以广泛代替目前使用的电动机——减速器所构成的外驱动装置。
BYD型摆线针轮油冷式电动滚筒系列参数表

滚筒直径
D(mm)
电机功率
P(kW)
带宽
B(mm)
带速  v(m/s)
0.50 0.63 0.80 1.00 1.25 1.60 2.00 2.50 3.15 4.00
320 1.5 500、650
2.2 500、650
3.0 500、650
4.0 500、650
400 2.2 500、650
3.0 500、650
4.0 500、650
500 1.5 500、650
2.2 500、650、800
3.0 500、650、800
4.0 500、650、800
5.5 500、650、800
7.5 650、800
11 650、800
630 4.0 1000、1200
5.5 800、1000、1200
7.5 800、1000、1200
11 650、800、1000、1200
15 800、1000、1200
18.5-37 800、1000、1200
800 5.5 1400
7.5 1400
11 1400
15 800、1000、1200、1400
18.5-90 800、1000、1200、1400

备注:方格内有“○”为博山众诚现已主产。
其它:博山众诚除生产系列电动滚筒外,还可根据用户要求设计和生产系列外的电动滚筒、减速滚筒。


适用条件:
1、BYD型油冷式电动滚筒密封性良好,因此可用于粉尘大、潮湿泥泞的场所。
2、BYD型油冷式电动滚筒有封闭结构的接线盒,因此可随同主机安装在露天工作。
3、BYD型油冷式电动滚筒选用于工作环境温度-15℃~+40℃,海拔不超过1000米。
4、BYD型油冷式电动滚筒不适用于高温物料的输送机。
5、BYD型油冷式电动滚筒不能应用于具有防爆要求的场所。
特点:
1、BYD型油冷式电动滚筒的电动机的电磁部分与Y系列标准完全相同,采用B级绝缘。
2、减速机构采用了与电机直联的由针齿壳输出的一级摆线针轮减速机构。
3、摆线针轮减速机构承载能力大、过载能力强、使用寿命长、噪声低、效率高、节能。
4、BYD型油冷式电动滚筒的使用范围和基参数与JB4256(1.2.3)-86《YD油冷式电动滚筒》一致。
外形及安装尺寸图

安装尺寸表

D B A L L1 L2 l H M P E C h d n
具体
尺寸
极限
偏差
320 500 850 ±1.5 600 ≤750 ≤1040 95 120 90 340 0 280 35 27 4
650 1000 750 ≤900 ≤1190
400 500 850 600 ≤750 ≤1040
650 1000 750 ≤900 ≤1190
500 500 850 600 ≤750 ≤1080 115 100 70
650 1000 750 ≤900 ≤1240 120 90
800 1300 950 ≤1110 ≤1540
630 650 1000 750 ≤900 ≤1240
800 1300 950 ≤1110 ≤1630 160 140 130 400 80 330
1000 1500 ±2.0
±1.5
1150 ≤1310 ≤1830
1200 1750 1400 ≤1560 ≤2080 160 160 440 90 360 50 34 8
800 1300 950 ≤1110 ≤1630 140 130 400 80 330 35 27
800 1000 1500 ±2.0 1150 ≤1310 ≤1830 160 160 440 90 360 50 34
1200 1750 1400 ≤1560 ≤2080
1400 2000 1600 ≤1760 ≤2330

电动滚筒冷却油加油量
单位:升

筒径
(mm)
带宽 (mm)
500 650 800 1000 1200 1400
储油量 (L)
320 12 15 18.5 23 28 32
400 18 24 29.5 37 44 52
500 29 37 46 57 68 80
630 46 59 73 91 109 127
800 74 95 117 146 176 205

注:表中数字黑体字为正常产品,其余为非标产品。

使用和润滑

1.滚筒在安装好后,应注入润滑油至滚筒半径2/3高度,油量过多或过少都会影响滚筒的效率和正常运转。
2.滚筒在正式运转前应进行空载运转一段时间,在无异常的情况下,再逐渐加载运载。
3.润滑油冬天选用30#机械油,夏天选用40#机械油。
4.滚筒在运转100-200小时之后,应更换新油,以后每运转3000小时更换一次油。加油时,请特别注意油的清澈度。
5.在滚筒运转中,当出现温度突然升高及不正常噪声时,应立即停机检查,在正确排除故障后方可再投入运转。

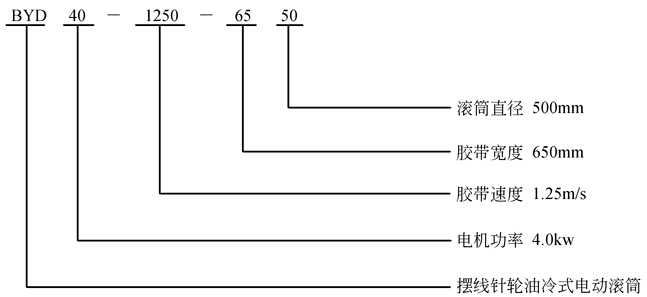

订货代号示例
