轮式螺旋打桩机说明书

螺旋打桩机（Spiral hammers）是一种通过动力头带动钻杆钻头向地下钻机成孔的打桩设备。螺旋打桩机可以分为两个部分：桩架和钻进部分  。
组成部分
行走机构
行走机构为液压步履式。前进时四个支腿液压缸支地撑起，下盘离地通过液压系统驱动行走油缸实现桩机履靴前行，然后收起支腿落下，通过液压缸收缩拉动底盘前行，经过如此反复操作实现桩机前行。
回转机构
回转机构由中速液压马达通过减速器带动，在四个支腿液压缸的配合下，可使桩机实现360度回转。由于液压马达具有功率稳定、运转平稳、转动惯性小和启动效率高等特点，因而桩机具有回转平稳、无冲击、无振动、整机的稳定性良好及使用寿命长的优点。
动力机构
动力头采用三环减速机构，此种减速机构已是相当成熟的产品。大中心孔的减速机，成载过载能力高、结构紧凑、噪音小、寿命长，是目前国内钻机最理想的动力装置。它有两个风冷电机、减速器、弯头、排气装置、提升架和滑快组成。工作时两个电机通过联轴器带动减速器的高速旋转，将动力低速轴通过法兰带动钻杆、钻头作旋转运动。
液压及传动机构
主要7个液压油缸构成。其中包含4个支腿油缸，1个行走油缸，2个变幅油缸。支腿油缸分布在机器四个角上实现机器主体的起落高度为1.1米和1.6米两种，根据机器型号不同采用不同高度的油缸。行走油缸位于整机底盘中部，配合4个支腿油缸起落，从而行走油缸收缩拉动底盘使整机前行。行走油缸长1.6米，所以机器行走步长为1.6米。变幅油缸位于中盘前段偏，立柱下方偏后，主要起撑起立柱作用。7个油缸的收缩可以在操纵室操作。
操作机构
操纵室位于钻机后部主卷扬机前方，铁壳结构，三面开窗，可保证视野开阔，安全舒适。钻机是由电液联合控制，所有操纵电钮及手柄都置于操纵室前方的控制面板上，操作方便快捷。
工作原理
螺旋打桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑杆铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时可拆卸。

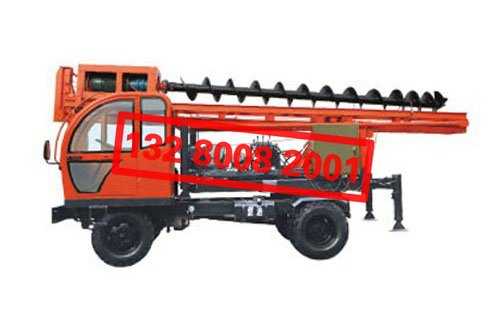

卓力ZL-35轮式螺旋打桩机 技术参数表

是否提供加工定制	是
桩工机械种类	打桩机
品牌	卓力
型号	ZL-35
外形尺寸	7700*2250*3200（mm）
钻孔直径	400--800（mm）
钻孔深度	6-12（m）
回转速度	10（m）
回转角度	300（°）
动力头功率	22（kw）
动力头转速	40（rpm）
最大扭距	7800（kn.m）
爬坡能力	45（°）
行走速度	75（km/h）
整车重量	6.9（t）
可配钻杆类型	150-800

打桩工艺
螺旋打桩机就位→埋设护筒→钻头轻着地后旋转开钻→放下钻头→钻孔完成,清孔并测定深度→放入钢筋笼和导管→进行混凝土灌注→拔出护筒并清理桩头沉淤回填,，成桩。
桩位放样
在进行场地整平后, 组织有资格的测量放样人员将所有桩位放出, 钉好十字保护桩, 做好测量复核, 并记录放样数据备案。
埋设护筒
用拉线法检查桩位偏差, 应满足规范要求。
成孔
采用钻头钻进, 根据不同层次的土质结构选择不同的转盘转速和进尺进行控制。在砂层钻进和进入强风化层后, 因土层太硬会引起钻锥跳动及偏斜、加大钻杆摆动, 故应选择低档慢速, 转盘转速参数取值 13～40v/ min, 成孔深度按设计要求进行控制。
钢筋笼制安
螺旋打桩机挖土清渣达到设计要求后,，开始下放钢筋笼, 其制安必须严格按照设计图纸进行,，主筋、箍筋应焊接均匀,，搭接长度及焊缝应符合规范要求， 安装时应安装护块,，以确保周正及保护层厚度,，钢筋笼的制作偏差应符合设计及规范要求。
混凝土浇筑
在导管接驳完毕后, 将混凝土隔水栓吊放在临近泥浆面的位置,，导管底端到孔底距离控制在0.4m左右，以便能顺利排出混凝土隔水栓。开始灌注前储料斗内储备的混凝土量应不少于 1.0m3， 以便在混凝土隔水栓被挤出导管后能将导管底端一次性埋入水下混凝土中 0.8m 以上, 适时提升或拆卸导管, 确保导管底端埋入混凝土面以下 1～4m, 灌注应连续进行。一旦发生机具故障或停电停水及导管堵塞或进水等事故时, 应采取有效措施进行处理, 以便尽快恢复灌注混凝土, 同时做好记录。
