道岔说明书

道岔作用：使机车车辆从一股道转入另一股道的线路连接设备。在车站上大量铺设，用的最多的是单开道岔。
道岔分类：
　 单开道岔(single turnout)，双开道岔(equilateral turnout)、三开道岔(three-way turnout)以及多开道岔（复式交分道岔）等。
　 双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。
　 三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。

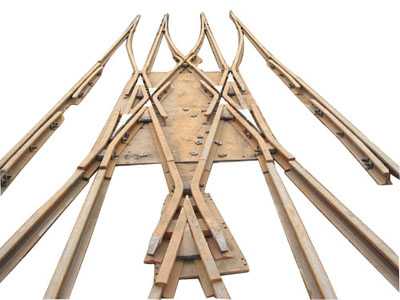

　 复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。
　 除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。
　 如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。

一、普通单开道岔

(一)组成：转辙器、辙叉及护轨、连接部分。
1.转辙器
组成：两根基本轨、两根尖轨、转辙机械；
作用：操作转折机械可以改变尖轨的位置，确定道岔的开通方向。

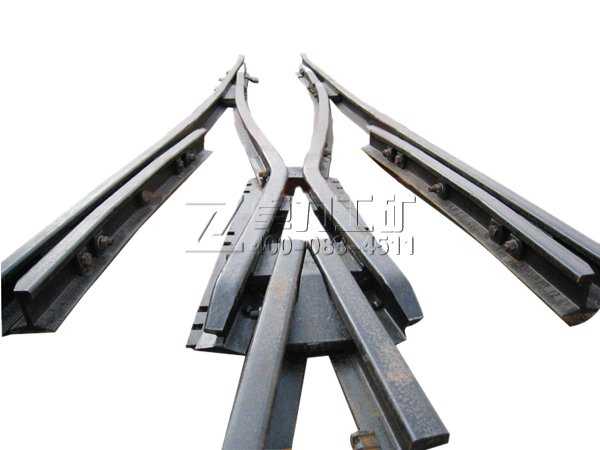

2.辙叉及护轨
组成：辙叉心、翼轨、护轨；
作用：保证车轮安全通过两股轨线的相互交叉处。
有害空间：从两翼轨最窄处到辙叉心实际尖端之间，存在一个轨线中断的空隙。

(1)由于有害空间的存在，当机车车辆通过辙叉有害空间时，轮缘有可能走错辙叉槽而引起脱轨；
(2)设置护轮轨的运行方向实行强制性的引导。
道岔有害空间是限制列车过岔速度的一个重要因素。
活动心轨道岔：消灭有害空间，适应列车高速运行要求。
(1)活动心轨和心轨是同时被扳动的；
(2)当尖轨开通某一方向时，活动心轨的辙叉心轨就与开通方向一致的翼轨密贴，而与另一翼轨分开，从而消灭了有害空间， 使列车安全通过道岔。

3.连接部分
组成：两根直轨，两根导曲轨；
作用：连接转辙器和辙叉器及护轨部分，使之成为一组完整道岔。

(二)用中心线表示道岔
一般在图纸上，都采用中心线形式表示道岔。

(三)道岔号数
道岔因其辙叉角的大小不同，有不同的道岔号()

【结论】越小 ，则越大，导曲线半径越大，道岔全长越长，列车过道岔平稳且过岔速度越高；越小，则相反。
常用道岔有关指标。

道岔号数（N）	辙叉角（α）	导曲线半径 （m）	道岔全长 （m）	侧向允许通过速度（km/h）
9	6°20′25″	180	28.848	30
12	4°45′49″	330	36.815	45
18	3°10′12.5″	800	54.00	80

1998年10月我国在京沪铁路线上铺设了60 kg/m钢轨30号可动心轨道岔。
道岔全长：102.4 m
侧向过岔速度：140 km/h
直向过岔速度：200 km/h
前后共有9台转辙机械(夹轨6台，心轨3台)

二、其他类型道岔与交叉设备
1.对称道岔/双开道岔
道岔衔接的两条线路各自向两侧分岔。




2.三开道岔
可以同时衔接三条线路。




3.交分道岔
四组单开道岔和一副菱形交叉设备的结合体。


4.交叉设备
只有辙叉而无转辙器部分，机车车辆通过交叉设备时，只能沿着原来的线路继续运行而不能转线。

5.交叉渡线道岔
由四副单开道岔和一组菱形交叉设备组合而成。



单开道岔/对称道岔/渡线道岔型号

产品名称	规格型号	单位	产品名称	规格型号	单位
渡线道岔	DX922-5-2022	副	渡线道岔	DX630-6-2516	副
单开道岔	DK624-3-6	副	900轨距单开道岔	DK930-4-15	副
单开道岔	DK624-4-12	副	900轨距单开道岔	DK930-5-20	副
单开道岔	DK624-5-15	副	900轨距单开道岔	DK924-6-30	副
对称道岔	DC624-3-9	副	对称道岔	DC930-3-9	副
对称道岔	DC624-3-12	副	对称道岔	DC930-4-20	副
渡线道岔	DX624-4-1213	副	对称道岔	DC930-3-15	副
渡线道岔	DX624-4-1216	副	渡线道岔	DX930-4-1519	副
渡线道岔	DX624-5-1513	副	渡线道岔	DX930-4-1522	副
渡线道岔	DX624-5-1516	副	渡线道岔	DX930-5-2022	副
900轨距单开道岔	DK924-3-9	副	渡线道岔	DX930-6-3022	副
900轨距单开道岔	DK924-4-15	副	938单开道岔	DK938-4-15	副
900轨距单开道岔	DK924-5-20	副	938单开道岔	DK938-5-20	副
900轨距单开道岔	DK924-6-30	副	938单开道岔	DK938-6-30	副
对称道岔	DC924-3-9	副	对称道岔	DC938-3-15	副
对称道岔	DC924-3-20	副	对称道岔	DC938-4-20	副
渡线道岔	DX624-4-1516	副	渡线道岔	DX938-4-1519	副
渡线道岔	DX624-4-1519	副	渡线道岔	DX938-4-1522	副
渡线道岔	DX624-5-2016	副	渡线道岔	DX938-5-2019	副
渡线道岔	DX624-5-2019	副	渡线道岔	DX938-6-3019	副
600轨距单开道岔	DK630-3-6	副	单开道岔	DK643-4-12	副
600轨距单开道岔	DK630-4-12	副	单开道岔	DK643-5-15	副
600轨距单开道岔	DK630-5-15	副	单开道岔	DK643-6-25	副
600轨距单开道岔	DK630-6-25	副	对称道岔	DC643-3-15	副
对称道岔	DC630-3-9	副	渡线道岔	DX643-4-1216	副
对称道岔	DC630-3-15	副	渡线道岔	DX643-5-1516	副
渡线道岔	DX630-4-1214	副	渡线道岔	DX643-5-1518	副
渡线道岔	DX630-4-1216	副	渡线道岔	DX643-6-2516	副
渡线道岔	DX630-5-1514	副	渡线道岔	DX643-6-2517	副
渡线道岔	DX630-5-1516	副	渡线道岔	DX643-6-2525	副
单开道岔	DK943-7-40	副	单开道岔	DK930-5-20	副
单开道岔	DK943-6-30	副	单开道岔	DK930-4-15	副
单开道岔	DK943-5-20	副	对称道岔	DC930-4-20	副
单开道岔	DK943-4-15	副	渡线道岔	DX930-4-1519	副
渡线道岔	DX943-4-1519	副	渡线道岔	DX930-5-2019	副
渡线道岔	DX943-5-2020	副	单开道岔	DK730-6-30	副
渡线道岔	DX943-6-3025	副	单开道岔	DK730-5-20	副
对称道岔	DC943-4-20	副	单开道岔	DK730-4-14	副
单开道岔	DK743-7-40	副	对称道岔	DC730-4-20	副
单开道岔	DK743-6-30	副	渡线道岔	730-4-1519	副
单开道岔	DK743-5-20	副	渡线道岔	DX730-5-20	副
单开道岔	D743-4-15	副	单开道岔	DK924-5-20	副
渡线道岔	DX743-6-3025	副	单开道岔	DK924-4-15	副
渡线道岔	DX743-5-2020	副	对称道岔	DC924-3-20	副
对称道岔	DC743-4-20	副	渡线道岔	DX924-5-1525	副
对称道岔	DC743-3-9	副	单开道岔	DK724-5-20	副
单开道岔	DK938-7-40	副	单开道岔	DK724-4-15	副
单开道岔	DK938-6-30	副	渡线道岔	DX724-4-1519	副
单开道岔	DK938-5-20	副	对称道岔	DC724-4-20	副
单开道岔	DK938-4-15	副	机芯	15Kg	副
对称道岔	DC938-4-20	副	机芯	18Kg	副
渡线道岔	DX938-4-1519	副	机芯	22Kg	副
渡线道岔	DX938-5-2019	副	机芯	24Kg	副
单开道岔	DK738-7-40	副	机芯	30Kg	副
单开道岔	DK738-6-30	副	机芯	38Kg	副
单开道岔	DK738-5-20	副	单开道尖	24Kg	根
对称道岔	DC738-4-20	副	对称道尖	24Kg	根
渡线道岔	DX738-4-1519	副	单开道尖	30Kg	根
渡线道岔	DX738-5-2022	副	单开道尖	38Kg	根
单开道岔	DK930-6-30	副	单开道尖	43Kg	根
单开道岔	DK612-3-6	副	900轨距单开道岔	DK918-3-9	副
单开道岔	DK612-4-12	副	900轨距单开道岔	DK918-4-15	副
渡线道岔	DK612-4-1214	副	900轨距单开道岔	DK918-5-20	副
渡线道岔	DK612-4-1216	副	900轨距单开道岔	DK918-6-30	副
单开道岔	DK615-2-4	副	900轨距对称道岔	DC918-3-9	副
单开道岔	DK615-3-6	副	900轨距对称道岔	DC918-3-20	副
单开道岔	DK615-4-12	副	900轨距渡线道岔	DX918-4-1516	副
单开道岔	DK615-5-15	副	900轨距渡线道岔	DX918-4-1519	副
单开道岔	DK615-6-25	副	900轨距渡线道岔	DX918-5-2016	副
对称道岔	DC615-3-9	副	900轨距渡线道岔	DX918-5-2019	副
对称道岔	DC615-3-15	副	600轨距单开道岔	DK622-3-6	副
渡线道岔	DX615-4-1214	副	600轨距单开道岔	DX918-4-12	副
渡线道岔	DX615-4-1216	副	600轨距单开道岔	DX918-5-16	副
渡线道岔	DX615-5-1514	副	对称道岔	DC622-3-9	副
渡线道岔	DX615-5-1516	副	对称道岔	DX918-3-15	副
渡线道岔	DX615-6-2514	副	渡线道岔	DX622-4-1214	副
渡线道岔	DX615-3-1216	副	渡线道岔	DX622-4-1216	副
对称组合道岔	DCZH615-3-1213	副	渡线道岔	DX622-5-1514	副
单开道岔	DK618-3-6	副	渡线道岔	DX622-5-1516	副
单开道岔	DK618-4-12	副	渡线道岔	DX622-6-2514	副
单开道岔	DK618-5-15	副	900轨距单开道岔	DK922-3-9	副
单开道岔	DK618-6-25	副	900轨距单开道岔	DK922-4-15	副
对称道岔	DC618-2-6	副	900轨距单开道岔	DK922-5-20	副
对称道岔	DC618-3-9	副	900轨距单开道岔	DK922-6-30	副
对称道岔	DC618-3-12	副	对称道岔	DC922-3-9	副
渡线道岔	DX618-4-1212	副	对称道岔	DC922-3-15	副
渡线道岔	DX618-4-1213	副	对称道岔	DC922-4-20	副
渡线道岔	DX618-4-1216	副	渡线道岔	DX922-4-1519	副
渡线道岔	DX618-5-1513	副	渡线道岔	DX922-4-1522	副
渡线道岔	DX618-5-1516	副	渡线道岔	DX922-5-2019	副
