单轨吊说明书

单轨吊|


发布时间:2017-11-08 07:13:52人气:764
单轨吊车主要用于煤矿综采工作面的安装、回撤,可实现整体运输液压支架等大型设备。
单轨吊是一种机动性强、运行速度快、载重量大、安全可靠的行驶于悬吊单轨系统的辅助运输设备。

单轨吊车运输的优缺点
单轨吊车运输的优点
一是单轨吊车本机截面小,巷道断面空间利用率高;
二是可用于平巷和斜巷的连续不转载运输,其运送载荷不受底板条件限制,可在各种竖曲线、平曲线及复杂曲线运行;
三是可完成从采区车场直至工作面不经转载的辅助运输,可用于把主要运输大巷和采区巷道连在一起的辅助运输作业。本机驱动单轨吊运行灵活,一台可多岔道多支线直达运输,运行阻力小,效率高,用人少,能直接进入工作面;
四是自动起吊,装卸方便,劳动强度低;
五是保护齐全,制动可靠;
六是投资和维护费用较低。
单轨吊车运输的缺点:
单轨吊车需要可靠的吊轨悬吊承力装置,柴油机单轨吊车排出的废气有少量污染和异味,需加强运输巷道的通风;
由于运行轨道采用悬吊方式固定,单轨吊车运行中机身摇摆,超重设备的运输受到限制。

单轨吊分类
目前国内煤矿辅助运输中,主要有防爆蓄电池单轨吊车柴油机单轨吊车
使用柴油机或电动机牵引,灵活性好,运距不受限制,可以把人员、材料及设备运送到任何需要的地方,爬破能力强,最大倾角柴油机车可达30°、蓄电池机车可达15°。
电牵引单轨吊车即由蓄电池为机车提供动力的一种辅助运输设备,防爆蓄电池单轨吊车具有系统运行噪声小,故障率低,易于检修维护,价格便宜,爬坡能力强等特点,可实现整体运输液压支架等大型设备。

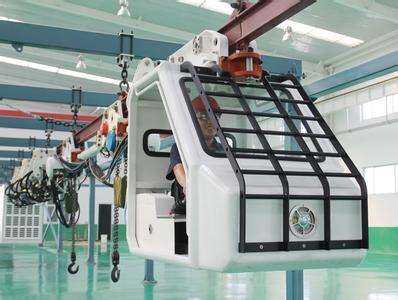

单轨吊组成
单轨吊是由电动葫芦、运输挂车、连接梁、牵引行走车、松闸液压站、轨道、吊挂组件、电控系统、数十辆挂缆小车部件组成。
运行在柴油机或蓄电池单轨吊的迎头区段,机头由运输挂车、摩擦轮牵引行走弹力抱闸机构车、松闸液压站、矿用隔爆兼本质安全型电磁起动器及系列电缆挂车构成。
煤矿用电动葫芦悬挂在电动葫芦挂车下方。
使用矿用隔爆兼本质安全型无线遥控器操纵电动葫芦起重钩的升降和摩擦轮牵引车的往返行走。
轨道由工字钢及齿条组成,行走机构由电机、减速箱等部分组成,减速箱的输出行走齿轮与齿条啮合。
起吊装置安装在行走机构下方。
整机靠吊挂组件与十字梁或锚杆连接,通过锚杆或十字梁固定在巷道的顶板上。

单轨吊车工作原理
单轨吊车是用一条吊挂在巷道上空的特制工字钢作轨道,由具有各种功能的吊挂车辆连成车组,用牵引设备牵引,沿轨道运行的系统。
单轨吊车牵引动力可由钢丝绳、柴油机、蓄电池风动装置提供。
电动单轨吊工作原理
轨道靠吊挂组件通过锚杆或十字梁固定在巷道的顶板上。整机沿轨道行走,起吊装置将重物从地面吊起,启动行走电机,电机将动力传递给减速箱,经三级减速后传递到行走齿轮上,行走齿轮与轨道上的齿条相啮合,从而驱动其沿轨道行走,达到运送物料的目的。
