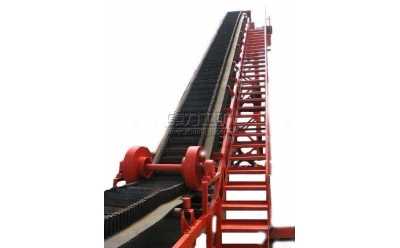

DJ型大倾角皮带输送机概述：
DJ型大倾角皮带输送机(以下简称“大倾角”) DJⅡ型波状挡边带式输送机主要用于大倾角输送，具有通用带式输送机结构简单、运行可靠，维修方便等优点，具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，因而是大倾角(或垂直)输送的理想设备。广泛用于煤炭、冶金、建筑、粮食、化工、电力等行业。 在-19℃~+40℃的环境温度范围内，输送堆积密度为0.5~2.5t/m3的各种散状物料，本系列产品最大输送倾角为90°，最大输送物料粒度为300mm。 大倾角皮带机提升高度(最高已达203m)、大输送能力(最大已达6000t／h)，在井下采矿工程、露天采矿、大型自卸船等方而都有所采用，并在国内首创用于钢厂的高炉上料产生了良好的经济效益。
DJ型大倾角皮带输送机的应用范围：
波状挡边带式输送机可沿水平、倾斜、垂直和变角方向输送各种散料物料，从煤、矿石、沙子到化肥和粮食等。物料粒度不限，可从很小的粒度到400mm的大粒度。输送量可从1立方/小时到6000立方/小时。
(1)、大倾角输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角及垂直90°输送。
(2)、该机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5-4.2t/m3的各种散状物料。
(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
(4)、输送倾角为0°～90°范围内，最大垂直输送物料粒度为400mm。
DJ型大倾角皮带输送机主要特点：
(1)、可大倾角输送散状物料，能大量节省设备占地面积，彻底解决普通、花纹带式输送机所不能达到的输送角度。
(2)、机械化带式输送机输送物料、总体投资费用低，约节约投资费用20％～30％。
(3)、该机型与普通带式输送机、斗式提升机、刮板输送机比较，其综合技术性能都优越。
(4)、输送量大，可达6000m3／h，垂直提升高度可达500m。
(5)、在垂直输送物料时，物料粒度最大可达400mm。
(6)、从水平到倾斜(或垂直)能平稳过渡。
(7)、能耗低、结构简单、维护方便。
(8)、胶带强度高，使用寿命长。
DJ型大倾角皮带输送机的主要优点：
(1)大倾角皮带输送机的输送倾角大，最大可达90°，是大倾角输送和垂直提升的理想设备。因此可以节约占地面积，节省设备投资和土建费用，取得良好的综合经济效益。例如，某用户欲将煤炭提升到20m高的料仓顶，如采用挡边机以45°倾角输送，则机长仅需28.3m(水平机长20m)；而如果采用垂直输送的挡边机，那么，水平机长可以控制在6m以内。
(2)结构简单。如前所述，各主要部件均可与通用带式输送机通用，给使用、维修带来方便。
(3)运行可靠。没有埋刮板输送机经常出现的卡链、飘链、断链现象和斗式提升机经常发生的打滑、掉斗现象。它的可靠度几乎与通常带式输送机相等。
(4)运行平稳、噪声小。
(5)由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因此能耗小。例如，在鲁南化肥厂使用的两台提升高度各为19.28m、输送能力各为25t／h的输送碎煤的垂直挡边机，其每台的装机功率仅4kW，而被它们所取代的四台原有埋刮板输送机的总装机功率为44kW。
(6)垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。
DJ大倾角皮带输送机（挡边带式输送机）技术参数表:
| 带宽B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 挡边高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分输送倾角输送量Q3/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 31.5 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 头轮中心高H2/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾轮中心高H2/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中间段带面高H2/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中间段地脚宽B2/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 带宽B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 挡边高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分输送倾角输送量Q3/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 头轮中心高H2/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾轮中心高H2/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中间段带面高H2/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中间段地脚宽B2/h（MM） | 1440 | 1690 | 1890 | |||||||||||
试运转：
（1）新安装的大倾角皮带输送机在正式投入使用前，应进行2小时空载及8小时负载运转。试运转前，除一般检查大倾角皮带输送机的安装是否符合安装技术要求外，尚需检查：减速器和电动滚筒内应按规定加够润滑油；清扫器、清扫器清部件的限位器的安装情况；点动电动机，观察滚筒转动方向是否正确；电气信号及控制装置及接线正确性。
（2）试运转期间应进行下列工作：检查大倾角皮带输送机各运转部位应无明显噪声；各轴承无异常升温；各滚筒、托辊的转动及紧固情况；清扫器的清扫效果；输送带的松紧程度；各电气设备，按钮应灵敏可靠；测定带速、空载功率、满载功率。
大倾角皮带输送机（挡边带式输送机）订货须知：
根据输送机出力要求及工艺布置要求，用户应向生产厂商提供输送机的布置形式及尺寸、带宽、生产率、物料堆积密度等参数；如用户有特殊要求可与生产厂商另行洽谈。
