PCH环锤式破碎机说明书

环锤式破碎机介绍
　　环锤式破碎机(环锤破碎机，环锤碎煤机)具有结构简单、操作维修方便、调节筛板部位直接由拉丝调整装置控制，环锤式破碎机经高速转动的锤体与物料碰撞破碎物料，它具有结构简单，破碎比大，生产效率高等特点，可作干、湿两种形式破碎，环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。

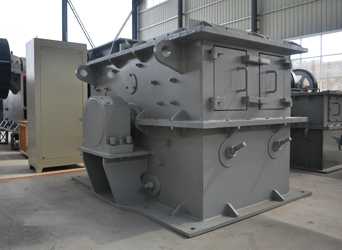

环锤破碎机
【进料粒度】：小于400mm
【生产能力】：16-1000(t/h)
【适用物料】：铁矿石、石英石、钾钠长石、石灰石、河卵石、铜矿石、铝土矿、重晶石、玄武岩、钢渣、水泥熟料、垃圾废料、混凝土、页岩、生石灰、煤炭、焦炭、水渣、炉渣、粘土、化肥、化工原料等。

环锤式破碎机产品用途
　　PCH系列环锤式破碎机适用于破碎各种物料，如煤、煤矸石、石灰石、页岩、矿石、石膏、焦炭等。物料的抗压强度不超过150MPa,表面水分不大于8-12%。对于非粘性物料，其表面水分控制在15%以内。
环锤式破碎机型号：PCH0402 PCH0404 PCH0604 PCH0606 PCH0808 PCH1010 PCH1016 PCH1216 PCH1616 PCH1816 PCH2016
环锤式破碎机产品特点
　　1、环锤破碎机进料口大,破碎腔高，适应物料硬度高、块度大，产品石粉少。
　　2、环锤破碎机物料悬空,破碎功耗小。
　　3、环锤破碎机新颖锤头，冲击力大。
　　4、环锤破碎机锤轴安装可调，锤头寿命长。
　　5、环锤破碎机栅格尺寸可调，产品粒度可控，颗粒形状好。
　　6、环锤破碎机机箱可翻转，检修更方便。
　　7、环锤破碎机方柄螺栓，抗冲击、抗磨损。
　　8、环锤破碎机结构紧凑，机器刚性强。
　　9、环锤破碎机拼体结构,搬运、安装方便。
　　10、环锤破碎机本机集冲击、反击、撞击(石打石)破碎功能于一身,生产效率高,机件磨耗小,综合效益显著，广泛用于人工造砂。

环锤式破碎机主要结构
　　环锤式破碎机本体主要由以下几个部件组成，架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。主机由液力偶合器与电机相联，直接启动。

环锤式破碎机工作原理
    当所破碎的物料从一定高度经入料口垂直进入旋转锤头轨道时，它首先被环锤击碎，被击碎的物料依靠在环锤锤击过程中获得的动力，冲向对侧的破碎板产生第二次破碎，然后落到筛板上受到锤头的剪切、挤压、研磨以及物料与物料之间的相互碰撞击打作用进一步破碎，并透过上部筛孔及底部排料口排出所需粒径的合格产品。

       环锤破碎机的主要部件为带有锤头的转子，转子由主轴、转盘、销轴和锤头组成。由电动机带动转子在破碎腔内高速旋转，物料自进料口进入破碎腔内，受高速运动的锤头的打击，冲击、剪切、碾磨物料被破碎。在转子下部设有筛板，被破碎的物料小于筛孔尺寸的颗粒通过筛板排出，大于筛孔尺寸的物料阻留在筛板上继续受到锤头的打击和研磨，最终达到粒度后通过筛板排出机外，可根据用户要求定做篦条间隙，改变出料粒度，以满足不同用户的需求。

环锤式破碎机技术参数

型号	进料粒度 (mm)	出料粒度 (mm)	产量 (t/h)	转子转速 (r/min)	电动机		重量 (t)	外型尺寸 (mm)
					型号	功率
PCH0402	≤200	≤30	8-12	960	Y132M2-6	5.5	0.3	810×890×560
PCH0404	≤200	≤30	16-25	970	Y160L-6	11	1.05	980×890×570
PCH0604	≤200	≤30	22-33	970	Y180L-6	15	1.43	1050×1270×800
PCH0606	≤200	≤30	30-60	980	Y225M-6	30	1.77	1350×1270×1080
PCH0808	≤200	≤30	70-105	740	Y280M-8	45	3.6	1750×1620×1080
PCH1010	≤300	≤30	80-120	740	Y315M2-8	90	7.2	2100×2000×1340
PCH1016	≤300	≤30	300-350	740	JS-128-8	155	9.2	2700×2000×1350
PCH1216	≤350	≤30	620-800	740	Y450-8	355	15.0	4965×2500×1600
PCH1616	≤400	≤30	700-800	740	YKK5001-8	400	19.3	5365×2500×1680
PCH1816	≤500	≤30	800-1000	740	YKK5003-8	500	23.8	5765×2500×1680
PCH2016	≤500	≤30	1000-1200	740	YKK5601-8	630	28.6	6165×2500×1680
