SCQ-200型齿条式起道机说明书

SCQ-200型齿条式起道机|齿条式起道机


发布时间:2017-04-26 09:34:41人气:390
驰名商标卓力SCQ-200型齿条式起道机
一、SCQ-200型齿条式起道机介绍:
  SCQ-200型齿条式起道机,适用于修建铁路时升降轨排、桥梁或其它重物;也适用于工矿企业、运输、港口码头等企业运、安装、调整设备及吊装、搬运各种重物作起工具。
本机结构简单,起重可靠、操作简单、维修、保养方便。起重升程大,提升(起重)速度快,起道工作效率高。
二、详细参数
1、额定顶举力:                    200kN
2、额定钩举力:                    78kN
3、起重升程:                      ≥270mm
4、起道效率:                      127mm/次
5、初始高度:                      50mm
6、杠杆(撬棍)长度(用户自备):       1.5m
7、满载时起重最大操作力:          1920N
8、外型尺寸:(长×宽×高 )        420×165×522mm
9、机重:                          ≤25kg
三、基本结构与工作原理
本机俗称“单扣”式起道机,即摇杆4下压时,齿条7才上升1齿。摇杆上抬时为空载,轻轻往上拉便可,齿条不上升。
1机架、2轴承盖、3插销、4摇杆、5制动齿板、6顶盖、7齿条、8名牌、9弹簧、10弹簧轴、11起动齿板
 四、使用方法
起道(提升)操作——将机立放使齿条钩舌部分置于钢轨或重物下,把撬棍插入摇杆4孔内,用力上下摆动撬棍即可把轨排或重物逐齿提升至所需高度。
快降(卸载)操作——将撬棍向上抬起,使摇杆往上摆一定角度,起动齿板11顶面即脱离齿条7齿面,把起动齿板11往后拉使其齿插入制动齿板5尾部三角槽内,再下按压撬棍,即实现快降(卸载)。
慢降操作——当起重后需要降低一、两齿的高度时,其操作为:将撬棍带动摇降4往下压,使制动齿板5脱离齿条7不负载,往后拉开制动齿板6,慢慢放松撬棍使齿条7下架一齿,然后放松制动齿板5使其齿入齿条7上一齿,放松撬棍使制动齿板受力,此时起动齿板不受力,再轻轻抬起撬棍,拉开起动齿板11使其齿尖 入齿条7上一齿。这样,就完成了起重物下降一齿高度的操作。以此类推,即了实现逐齿慢降。
五、SCQ-200型齿条式起道机使用注意事项
1、起道机上道作业前,应检查有否故障或损坏,空载操作是否灵活。
2、撬棍建议用钢管制作,其尺寸为外径φ40~48mm,壁厚4~5mm,长度1.5m,一端略有锥度。
3、慢降时,操作者要站在撬棍的一侧,扳动齿板时手不要伸行太近,以防擦伤。
4、起道作业遇到紧急情况时,应即快降操作,并撤出起道机。
六、排降故障与维修
1、起道机升降不灵活时,应检查各转动或滑动部位有否有锈蚀或赃物, 如有,应清除干净、并加上润滑油润滑。
2、升降操作时,如齿板“吃牙”不正常,应检查弹簧9有否跳出(未压住齿板),发现跳出,应使其复位;如弹簧疲劳弹力不够或损坏,应更换弹簧9。
3、如齿板侧面的拉手碰断,可焊接。
4、机架1顶部方口前面如磨损严重而影响起重作业时,应更换机架。

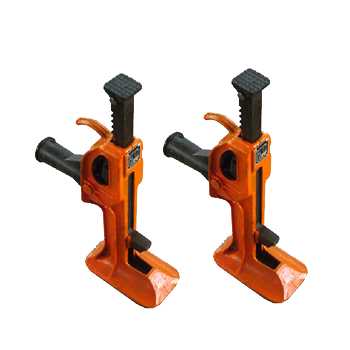

scq200齿条式起道机
5、长期使用后,齿条7制动齿板5和起动齿板11齿部磨损严重而影响使用时,应更换。
七、产品保养
1起道机久置未用,使用前检查各转动、滑动部位有否锈蚀,空载操作是否正常,否则,应除锈、加润滑油。
2、应避免丢甩,以免碰坏零部件。
3、使用后,如粘有泥沙,脏物应清除干净;应妥善置放保管,并在转动部位适量加机油润滑,不要置放露天淋雨。
