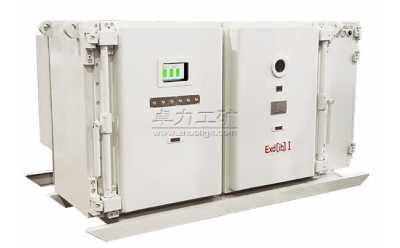

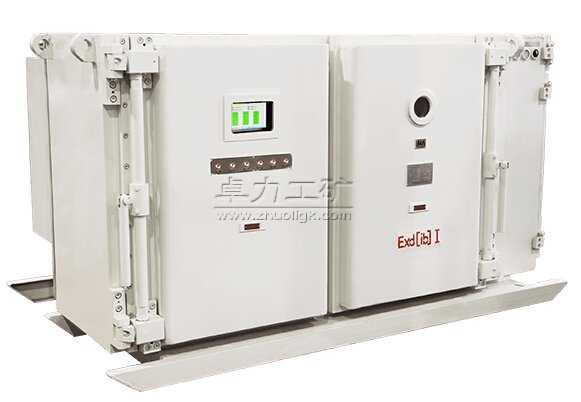

矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140说明书

WJL-600/1140矿用隔爆兼本质安全型链式静止无功发生器（Static Var Generator---SVG）系在多年大功率电力电子产品研发技术和经验基础上研发出的煤矿井下专用有源动态无功补偿装置，可为井下用电负荷提供快速有源动态无功补偿和谐波滤波，可有效提高电网电压暂态稳定性，抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。

该装置是以IGBT为核心的SVG，采用链式换流器，能够快速连续地提供容性和感性无功功率，实现适当的电压和无功功率控制，保证电力系统稳定、高效、优质的运行。该装置电压等级为1140V，单机的最大补偿能力为600KVar，可以多台并联直挂电网，提高补偿能力。还可以采用升压变压器方案来补偿更高的电压等级。

应用场合

本产品可适用于煤矿、铁矿及有色金属矿山、石油化工、军工、医药等爆炸性气体环境中。

电器原理

WJL-600/1140矿用隔爆兼本质安全型链式静止无功发生器不同于传统SVC的阻抗补偿（靠电容器和电抗器发出和吸收无功）原理，而是基于电压源自换相变流器，原理上等效于静止的同步调相机，但性能上又远优于SVC和调相机。

性能特点

启动冲击小：防爆SVG采用自励方式启动，启动快速且冲击电流限制在很小的幅值。
任意组合的连续补偿范围:防爆SVG可以从额定感性工况到额定容性工况连续输出无功，和固定电容器组合可构成任意范围的连续补偿。
动态响应速度快:防爆SVG具有5-10ms以内的快速输出无功特性，因而对快速的冲击负荷具有更好的补偿效果，对闪变有更好的抑制效果。而传统的SVC响应时间一般为40ms—60ms。
优异的谐波输出特性:防爆SVG既可以输出近似正弦波的无功电流（不含谐波，用于电网补偿），也可以输出设定次数的谐波电流（用于负荷谐波滤波），既SVG输出电流是完全有源可控的，完全满足用户需要。
高效率:防爆SVG采用新型低功耗IGBT功率器件，装置效率可达99%以上,等效运行损耗一般只有SVC的1/3—1/2，等效运行耗电量大大低于SVC。
超强补偿能力:防爆SVG输出电流不依赖于系统电压，表现为恒流源特性，在系统电压跌落到20%时仍可以输出额定无功电流，具有更宽的运行范围；而SVC输出电流与系统电压成正比下降，使得达到同等补偿效果的SVG容量可比SVC容量小20%--30%
多种补偿功能：抑制电力系统过电压，改善系统电压稳定性；提高系统暂态稳定水平，减少低压释放负荷数量，并防止发生暂态电压崩溃；动态维持输电线路端电压，提高输电线路稳态传输功率极限；阻尼电流系统功率震荡；在负荷侧，能抑制电压闪变，补偿负荷不平衡，提高功率因数，滤除谐波。

卓力工矿是国内知名矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140生产厂家，有丰富的经验为客户提供高品质的矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140及完善的售后服务，如果您想了解最新矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140发货时间？ 矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140售后保障？ 矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140订货需要提供什么信息？

产品标签：矿用隔爆兼本质安全型链式静止无功发生器WJL-600/1140| 静止无功发生器
