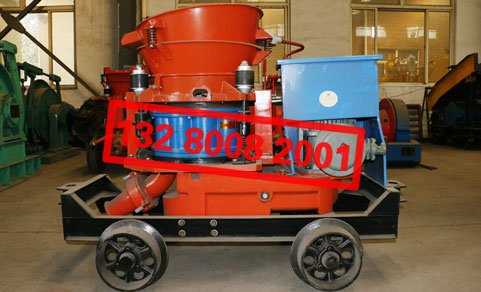

PC5I转子式潮喷机(直通腔)说明书

PC5I转子式潮喷机(直通腔)|


发布时间:2017-11-03 06:06:56人气:445
PC5I 潮式混凝土喷射机 · 主要特征

PC5I转子式喷浆机是用于潮喷混凝土的设备。PC5I转子式潮喷机具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点。广泛适用于矿山、隧道、涵洞、地铁、边坡支护、水电工程、地下工程及煤矿高沼矿井巷道喷射混凝土施工作业。

PC5I 潮式混凝土喷浆机使用环境周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。

PC5I  直通腔潮式喷射机 · 型号含义
P-混凝土喷射机
Z-交流电动转子式(省略)
C-潮式喷射
5-单位生产能力(m3/h)
I -直通腔

PC5I  直通腔潮式混凝土喷射机 · 技术参数表

项 目 名 称

参  数  值

PC5I

生产能力m3/h

≥5

最大输送距离m

水平40,垂直30

额定工作压力MPa

0.5

耗气量m3/min

8~10

上料高度m

1.1

输料管径mm

Φ50

最大骨料直径mm

Φ20

水灰比w/c

>0.2

项 目 名 称

参  数  值

PC5I

煤矿用隔

爆型三相

异步电动机

型号

YB2-132M2-6

额定功率kW

5.5

额定电压V

380

轨距mm

600

外形尺寸mm(长×宽×高)

1570×725×1165

单机重量kg

800



PC5I型混凝土喷射机的·工作原理
搅拌好的物料由配料搅拌机卸料口【或人工拌料和上料】经过振动筛网供入喷射机料斗中,有拨器拨动注入转子的直通料腔中,随转子旋流到料口处,在这里从气室通入压缩空气,把物料吹入出料弯头,在此,有旋流器引入另一股压风,呈多头风螺旋状态把物料吹散、加速,并使其旋转、浮游、进入输料管,到达喷头再添加少量补充水分喷射出去。


PC5I型混凝土喷射机·主要结构
1.驱动装置

全封闭油浸式减速器安装在机器底部,三级齿轮转动,转动效率约为92%。
2.转子总成
该机采用独特的直通式转子,每个圆孔中都内衬不粘结材料制成塑胶腔,从而提高了机器处理湿料的能力,减少了清洗和维修工作量。
转子衬板在转子体上、下两面各有一块衬板,用高级合金工具钢制造,使用寿命可达4000m3砼料以上。
橡胶密封板有上、下两块,有特殊橡胶制成,非常耐磨,使用寿命为300一400m3砼料。
浮动式单点夹紧机械采用螺杆加力、圆柱形橡胶弹簧作为弹性自动压紧装置,通过偏心翻转框架浮动夹紧,以保证密封结合面胶板各处压力分布合理,在密封板磨损后橡胶弹簧的弹性变形力又会使其自动压紧到转子衬板上,且始终保持相当的压紧力,提高了密封效果,减少了粉尘逸出;同时也可以避免因胶板压得太紧,而过度磨损,延长易损件寿命。
3.风路系统
三个球形阀门分别用于控制主风路和通向转子的上风路及通向旋流器的下风路。另外一上小风管用以供风给料斗振动器。下风路还设有一个压力表,以便监视输料管的工作压力。
4.喷射系统
该系统是由输料软管和喷头构成。输料管选用耐磨浆管,喷头由高分子材料压注而成,水管、水环、水阀固定在喷头上。
5.电气原理
该喷射机采用电磁起动器实现电气系统的开关,电磁起动器型号为QBZ-80/660(380),用户自备

PC5I直通腔潮式混凝土喷射机
