LUGB涡街流量计

LUGB涡街流量计主要用于气体、液体、蒸气等多种介质的测量。LUGB涡街流量计按连接方式分:法兰卡装式、法兰式、插入式;按显示方式分:现场显示、远传显示;按有无温压补偿分为:带温压补偿型、不带温压补偿型。
涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

用途
涡街流量传感器广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。由于传感器材料为1Cr18Ni9Ti,也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

特点
涡街流量计便特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定

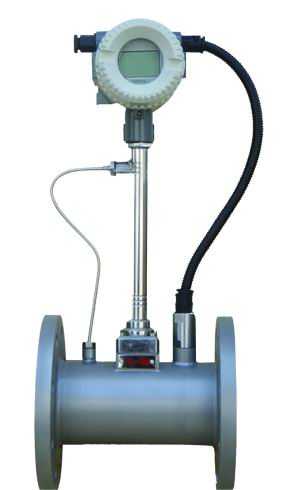

LUGB涡街流量计
分类
  LUGB涡街流量计按连接方式分:法兰卡装式、法兰式、插入式;按显示方式分:现场显示、远传显示;按有无温压补偿分为:带温压补偿型、不带温压补偿型。
  LUGB型涡街流量传感器应用内径范围为25-300mm(满管式),
  LUGB插入式涡街流量传感器应用内径范围为200-3000mm(插入式),
  满管式测量液体精度为1%,测量蒸汽和气体精度为1.5%,插入式测量液体精度为1%,测量蒸汽和气体精度为1.5%,传感器征集计量精度:2.5级
  被测介质气体,液体,蒸汽,被测介质温度为-20~160℃、-20~280℃、-20~350℃(仅管式)
  输出信号为三线制电压脉冲,电压脉冲信号(三线制):低电平≤1V 高电平≥5V、二线制4-20mA。
特点
  1、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。
  2、全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。
  3、全新的数字滤波和修正功能使流量测量更加精准可靠。
  4、电池供电型无需外接电源既可连续工作两年以上。
  5、全新点阵汉字液晶显示,使用操作更方便。

防爆型LUGB型涡街流量传感器,采用是本安防爆技术。电池供电的涡街流量传感器其防爆标志为“ExiaⅡBT4”,适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用;靠安全栅供电的涡街流量传感器其防爆标志为“ExiaⅡBT5”,适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。
大、中型管道内流量测量采用插入式结构,如果在插入口处安装球阀和提升机构,还可以进行不断流拆装,便于传感器的清洗和维修。
特点
     (1)结构简单,无可动部件,安装维修方便,寿命长。
  (2)压力损失小,量程范围宽。
  (3)压电应力检测体独立地安装在旋涡发生体后方,减少了介质中脏物的影响。
  (4)检测元件不直接与被测介质接触,尤其适合于恶劣环境下的流量测量。
  (5)可现场显示,也可远传,还可与计算机控制系统联网。
技术参数
  公称020405060810121520 2530
  通径Φ25Φ40Φ50Φ65Φ80Φ100Φ125Φ150Φ200Φ250Φ300
  被测介质(2—液体;3—气体)
  连接方式(1-法兰连接型;2-法兰卡装型)

LUGB涡街流量计
