为了使冷却水均匀地分配到每根钢管中，冷凝器顶部装有配水箱，水从水箱中通过分配器或多孔筛板分配到每根钢管。水分配器的结构型式有多种，使用较多的一种是导流管嘴(图1 b)。在每根钢管的顶端装一个导流管嘴，冷却水通过三个斜槽流入管中，并以螺旋线状沿管内壁向下流动，这样在管内壁形成一层水膜，使冷却水充分利用，提高冷凝器的冷却效果，节省水量。
立式壳管式冷凝器管一般使用无缝钢管。这种冷凝器可以露天安装，节省机房面积；也可装在冷却水塔的下面，以简化冷却水系统。它对冷却水水质要求不高，可以在运行中清洗水管。立管式冷凝器的传热系数比卧式冷凝器的小，冷却水用量大，体积大，比较笨重；冷凝器管内水流速度低，易结水垢，且灰砂易落入，需要经常清洗。
特点
（1）由于冷却流量大流速高，故传热系数高。
（2）垂直安装占地面积小，且可以安装在室外。
（3）冷却水直通流动且流速大，故对水质要求不高，一般水源都可以作为冷却水。
（4）管内水垢易清除，且不必停止制冷系统工作。
（5）因立式冷凝器中的冷却水温升一般只有2～4℃，对数平均温差一般在5～6℃左右，故耗水量较大。由于设备置于空气中，管子易被腐蚀，泄漏时容易被发现。
工作原理

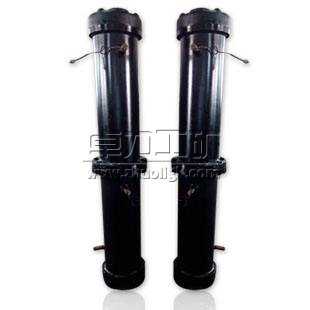

立式壳管式冷凝器的筒体直立地安装在储水池上。冷却水从顶部的分水箱进入管道后，沿壁面呈膜状向下流动，流下的水集中在下面的水池中。制冷剂蒸气从筒体上部进入，放出热量后在管外凝结成液体，由底部排出。冷却水都是走管程(传热管束内)，制冷剂都是走壳程的(壳体内、传热管束外的空间)，即高温、高压制冷剂蒸气在传热管外表面冷却、凝结并汇聚到壳体（见图1），其中a）冷凝器外形 b）导流管嘴，（1— 出液管接头 2—压力表接头 3—进气管接头 4—配水箱 5—安全阀接头6—均压管接头 7—放空气管接头 8—放油管接头）。
立式壳管式冷凝器与卧式壳管式冷凝器的区别
与卧式壳管式冷凝器相比，立式壳管式冷凝器不但是直立装置，而且两端没有端盖，水及制冷剂的流动方式也有所不同。冷却水从上部进入冷凝器管内，但水并不充满整个钢管断面，而是呈膜状沿管内壁自上流下，排入水池中，一般再用水泵压送入冷却塔中循环使用。气态制冷剂从冷凝器外壳的中部偏上处进入筒壳的管外空间中，凝结的液体沿管外壁从上流下，积在冷凝器底部，从出液管流出。此外，冷凝器的外壳上还设有放油阀、放空气阀和安全阀等管接头。
除所处空间方位不同外，立式和卧式壳管冷凝器还有一个重要区别，这就是卧式壳管冷凝器两端有水盖，水盖与壳体(或管板)常以法兰形式相连，因而冷却水处于一个密闭的空间。所以卧式壳管冷凝器又叫封闭式壳管冷凝器。立式壳管冷凝器常坐落于一个集水池上，上下两端无水盖，但上端设有分水箱。冷却水经分水箱内的许多分水器分配后，进入每个传热关内，从管壁上吸热后从下端流出，落于集水池内，因此立式壳管冷凝器又称敞开式壳管冷凝器。
