超声波流量计种类

超声波流量计分类 插入式超声流量计、管段式超声流量计、外夹式超声流量计、便携式超声流量计、手持式超声流量计、防爆型超声流量计。
超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。

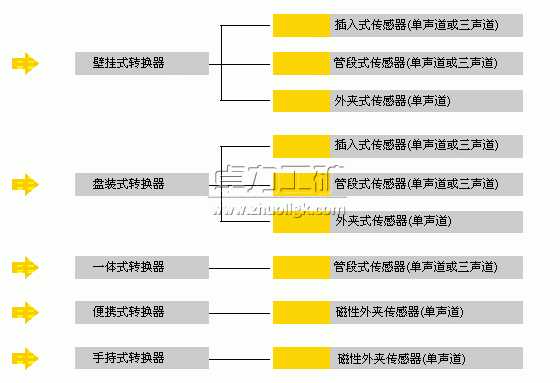

超声波流量计转换器形式有:壁挂式、盘装式、一体式;
超声波流量计传感器形式有:插入式、管段式、外夹式。
超声波流量计种类

超声波流量计分类
●插入式超声流量计:可不停产安装和维护。采用陶瓷传感器,使用专用钻孔装置进行不停产安装。一般为单声道测量,为了提高测量准确度,可选择三声道。
●管段式超声流量计:需切开管路安装,但以后的维护可不停产。可选择单声道或三声道传感器。
●外夹式超声流量计:能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装,安装时不损坏管路。
●便携式超声流量计:便携使用,内置可充电锂电池,适合移动测量,配接磁性传感器。
1、非接触式测量方式、体积小、携带方便
2、适用于现场测量各种尺寸管道导声介质
3、内置镍氢充电电池工作时间达20小时以上
4、用户界面灵活,使用简单
5、智能型现场打印功能,保证流量数据的完整
6、配备一体式铝合金防护箱,可在野外恶劣环境中使用
● 手持式超声流量计:体积小,重量轻,内置可充电锂电池,手持使用,配接磁性传感器。
● 防爆型超声流量计:用于爆炸性环境液体流量测量,为防爆兼本安型。即转换器为防爆型,传感器为本质安全型。

超声波流量计种类
1、多谱勒式超声波流量计:换能器1发射频率为f1的超声波信号,经过管道内液体中的悬浮颗粒或气泡后,频率发生偏移,以f2的频率反射到换能器2,这就是多谱勒将就,f2与f1之差即为多谱勒频差fd。设流体流速为v,超声波声速为c,多谱勒频移fd正比于流体流速v。当管道条件、换能器安装位置、发射频率、声速确定以后,c、f1、θ即为常数,流体流速和多谱勒频移成正比,通过测量频移就可得到流体流速,进而求得流体流量。
2、时差式超声波流量计: 时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比这一原理来测量流体流量的。
