雷达料位计选型

发布时间:2018-03-20 09:28:55人气:657
雷达料位计/雷达物位计选型
雷达料位计和多数的测量仪表一样,雷达料位计选型无非是以下三个方面:
介质特性方面 有无腐蚀性、粘附性如何、磨损力度如何、介电常数如何 等等,根据这些选择缆绳的类型和仪表特征
容器、环境特性方面 容器尺寸如何、是否有障碍物或者搅拌、安装要求如何、量程、结构、环境是否需要防爆

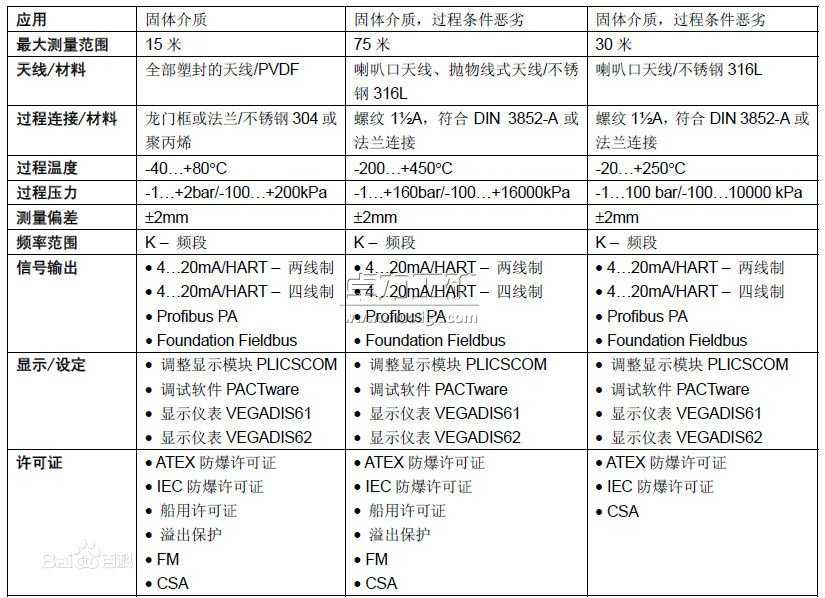

控制要求方面要什么信号输出?是否需要就地显示?精度有何要求?分辨力?供电要两线还是4线?参照下图左侧参数就非常清晰选择了。

频率选择
微波物位计使用的微波频率有三个频段:C波段(5.8~6.3GHz)、X波段(9~10.5GHz)、K波段(24~26GHz)。制造商根据自己的技术及国家批准的频率来设计产品。
物位测量中的微波一般是定向发射的,通常用波束角来定量表示微波发射和接收的方向性。波束角和天线类型有关,也和使用的微波频率(波长)有关。
对于常用的圆锥形喇叭天线来说,微波的频率越高,波束的聚焦性能越好,即波束角小,在实际使用中这是十分重要的,低频微波物位计有较宽的波束,如果安装不得当,将会收到内部结构产生的较多的虚假回波,例如:采用4”喇叭天线的26GHz雷达的典型波束角为8°,而5.8GHz 的典型波束角为17°。并且,微波的频率越高,其喇叭尺寸也可以做的越小,更易于开孔安装。还没有频率高于K波段(24—26GHz)的微波(雷达)物位计。
而X波段雷达由于没有明显的应用特点,而在各大物位厂商的雷大物位技术发展中趋于被淘汰。

雷达物位计
类 别
应 用
过程条件简单,腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐
适应各种存储容器或过程计量环境,液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒
测 量 范 围
20米
20米
35米
过 程 连 接
螺纹
法兰
法兰
过 程 温 度
-40-130℃
-40-150℃
-40-250℃
过 程 压 力
-1.0-3bar
-1.0-20bar
-1.0-40bar
重 复 性
± 3mm
± 3mm
± 3mm
精 度
< 0.1%
< 0.1%
< 0.1%
频 率 范 围
6.8GHz
6.8GHz
6.8GHz
防爆/防护等级
EXiaIICT6/IP68
EXiaIICT6/IP68
EXiaIICT6/IP68
信 号 输 出
4…20mA/HART(两线)
4…20mA/HART两线)
4…20mA/HART(两线)
