电缆识别仪结构及工作原理

电缆识别仪结构及工作原理 电缆识别仪由信号发生器和接收识别钳及指示表三部分组成,用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反,通过电表指示幅度及方向,很容易判定被测电缆。
电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆;具有判别电缆准确(方向及幅度的双重判别)、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

电缆识别仪结构组成
电缆识别仪由信号发生器和接收识别钳及指示表三部分组成,用接收识别钳信号检测器时其它电缆线上检测到的信号则要小很多且方向相反,通过电表指示幅度及方向,很容易判定被测电缆。

电缆识别仪工作原理
需要给被识别电缆加一特殊的信号,该信号要被专用接收机接收,利用这一特性便能识别出要找的电缆。
电缆识别仪按下述原理工作:
电缆识别仪由信号发生器和接收钳信号检测器及指示三部分组成,信号发生器主要产生特殊的脉冲调制信号,通过输出线加至停止运行的被测电缆上,用接收钳在现场寻找被测电缆,当接收钳检测器测到施加在电缆上特殊信号时,信号检测器上电表指针与施加信号频率同步摆动,而其它电缆线上检测到的信号则要小很多且方向相反,通过电表指示幅度及方向,很容易判定被测电缆。接收钳信号检测器同信号发生器联合使用时,可以用于电缆带电状态判别,或辅助寻找电缆短路位置等工作。接收钳信号检测器使用时,应用钳口卡住电缆。

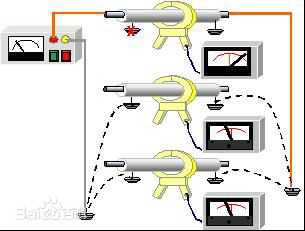

 电缆识别仪工作原理
