气动清淤排污泵结构与工作原理

气动清淤排污泵结构与工作原理气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等
气动清淤排污泵结构与工作原理
气动清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等,见结构图。
1、主体部分:由泵体、进料管道、排料管道组成,其担当的工作是吸料和排料。
2、控制系统:控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合,实现对执行机构的控制与切换,达到机组工作时吸料与排料有序转换;
3、真空抽吸组件:真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成,包括供气口、排气口和真空口。当供气口的供气压力高于一定值后,喷管射出超声速射流,由于气体的粘性,高速射流卷吸走负压腔内的气体,使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通,当控制系统循环切换控制气缸工作时,即可完成机组的吸料与排料过程。

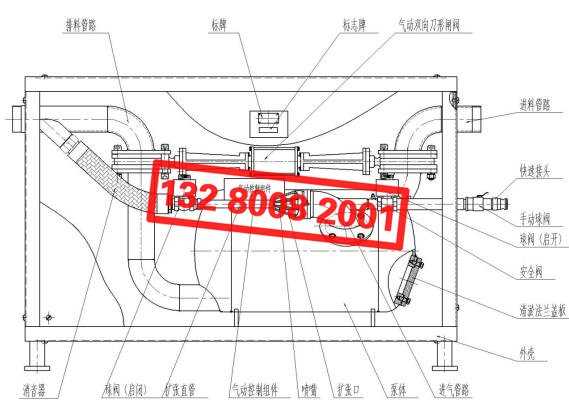

气动清淤排污泵结构图
