空压机安全阀构成及工作原理

空压机安全阀结构及工作原理
构成

球阀式和膜片式安全阀,工作原理与活塞式完全相同。这三种安全阀都是弹簧提供控制力,调节弹簧预紧力,即可改变安全值大小,故称之为直动式安全阀。
先导式安全阀,以小型直动阀提供控制压力作用于膜片上,膜片上硬芯就是阀芯,压在阀座上。当气源压力A大于安全压力时,阀芯开启,压缩空气从左侧输出孔排入大气。膜片式安全阀和先导式安全阀压力特性较好、动作灵敏;但最大开启力比较小,即流量特性较差。实际应用时,应根据实际需要选择安全阀的类型,并根据最大排气量选择其通径。

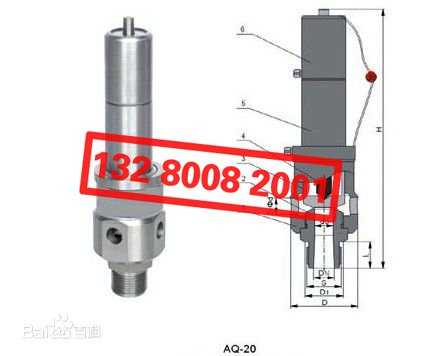

空压机安全阀

空压机安全阀主要零件材料
No.
零件名称
AQ-20材料
1
阀 体
2Cr13
2
阀 座
2Cr13
3
阀 瓣
2Cr13
4
阀 杆
2Cr13
5
阀 盖
ZG230-450
6
阀 帽
ZG230-450

工作原理
安全阀在系统中起安全保护作用。当系统压力超过规定值时,安全阀打开,将系统中的一部分气体排入大气,使系统压力不超过允许值,从而保证系统不因压力过高而发生事故。安全阀又称溢流阀。图示为安全阀的几种典型结构形式。图a为活塞式安全阀,阀芯是一平板。气源压力作用在活塞A上,当压力超过由弹簧力确定的安全值时,活塞A被顶开,一部分压缩空气即从阀口排入大气;当气源压力低于安全值时,弹簧驱动活塞下移,关闭阀口。
