反击式破碎机构造、零部件组成(图)

反击式破碎机包括单转子反击式破碎机、双转子反击式破碎机。反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。
反击式破碎机包括单转子反击式破碎机双转子反击式破碎机
其中单转子反击式破碎机结构比较简单,料块从进料口喂入,为了防止料块在破碎时飞出,在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面,细小料块通过篦缝落到机壳的下部,大块的物料沿着筛面滑到转子上。在转子的圆周上固定安装着有一定高度的板锤,转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击,获得动能后以高速向反击板撞击,接着又从反击板上反弹回来,在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区;由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后,继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。
反击式破碎机构造、零件组成
反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

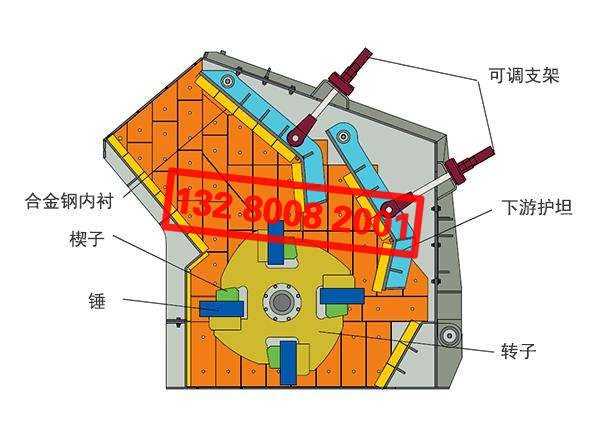

反击式破碎机零部件构成图
反击式破碎机零部件构成图

反击板的一端用活链悬挂在机壳上,另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时,反击板受到较大压力而使反击后移。
板锤
板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,一般为长条形。
压紧块
本零件广泛应用于各类矿山机械上,材质优,性能稳,可根据不同要求制作。负荷试运转完成后,应对压紧块进行必要的调整。压紧块具有化学成分稳定、热处理工艺合理、耐磨性好、强度高等优异特点。压紧块自动装夹机构,机构采用了气缸驱动,连杆机构及直线导轨的方式,实现了压紧块夹持、进给、另一端夹持、同时松开、退回等顺序动作。
反击板
反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。
反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得最佳的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。
反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,省电耗。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。
反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。
方钢
方钢呈方形,可以分为有缝和无缝。有缝方钢是由钢板焊接在一起,做成方形钢管。无缝方钢是由无缝钢管改拔而制的。其抗压能力远远大于有缝方管。反击破方钢起到不让料从前方排出的作用;反击破严格执行热处理工艺,使用耐磨件强度高,关键部件采用托林顿轴承等国家出口免检产品,设备一次性投资,效益高。方钢理论重量计算公式:边长Х边长Х0.00785=kg/m(仅仅作为参考,以实际为主)。
