千斤顶工作原理 千斤顶原理

千斤顶分为机械千斤顶和液压千斤顶两种,原理各有不同。从原理上来说,液压千斤顶所基于的原理为帕斯卡原理,机械千斤顶采用机械原理,以往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮、使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力的

千斤顶分为机械千斤顶液压千斤顶两种,原理各有不同。

①机械千斤顶采用机械原理,以往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮、使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力的功能。但不如液压千斤顶简易。机械千斤顶是手动起重工具种类之一,其结构紧凑,合理的利用摇杆的摆动,使小齿轮转动,经一对圆锥齿轮合运转,带动螺杆旋转,推动升降套筒,从而重物上升或下降。

②液压千斤顶原理
液压千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。
从原理上来说,液压千斤顶所基于的原理为帕斯卡原理,即:液体各处的压强是一致的,这样,在平衡的系统中,比较小的活塞上面施加的压力比较小,而大的活塞上施加的压力也比较大,这样能够保持液体的静止。所以通过液体的传递,可以得到不同端上的不同的压力,这样就可以达到一个变换的目的。我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。
静压力基本方程(p=p0+ρgh),盛放在密闭容器内的液体,其外加压强p0发生变化时,只要液体仍保持其原来的静止状态不变,液体中任一点的压强均将发生同样大小的变化。 这就是说,在密闭容器内,施加于静止液体上的压强将以等值同时传到各点。这就是静压传递原理或称帕斯卡原理。
工作原理是扳手往上走带动小活塞向上,油箱里的油通过油管和单向阀门被吸进小活塞下部,扳手往下压时带动小活塞向下,油箱与小活塞下部油路被单向阀门堵上,小活塞下部的油通过内部油路和单向阀门被压进大活塞下部,因杠杆作用小活塞下部压力增大数十倍,大活塞面积又是小活塞面积的数十倍,由手动产生的油压被挤进大活塞,由帕斯卡原理知大小活塞面积比与压力比相同。这样一来,手上的力通过扳手到小活塞上增大了十多倍(暂按15倍),小活塞到大活塞力有增大十多倍(暂按15倍),到大活塞(顶车时伸出的活动部分)力量=15X15=225倍的力量了,假若手上用每20公斤力,就可以产生20X225=4500公斤(4.5吨)的力量。工作原理就是如此。当用完后,有一个平时关闭的阀门手动打开,油就靠汽车重量将油挤回油箱。

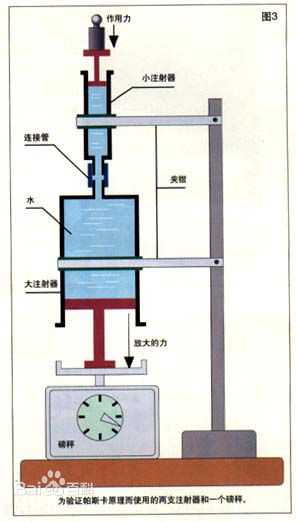

液压千斤顶帕斯卡原理
液压千斤顶帕斯卡原理


帕斯卡定律是流体力学中,由于液体的流动性,封闭容器中的静止流体的某一部分发生的压强变化,将大小不变地向各个方向传递。帕斯卡首先阐述了此定律。压强等于作用压力除以受力面积。
根据帕斯卡定律,在水力系统中的一个活塞上施加一定的压强,必将在另一个活塞上产生相同的压强增量。
如果第二个活塞的面积是第一个活塞的面积的10倍,那么作用于第二个活塞上的力将增大为第一个活塞的10倍,而两个活塞上的压强仍然相等。
这一定律是法国数学家、物理学家、哲学家布莱士·帕斯卡首先提出的。
这个定律在生产技术中有很重要的应用,液压机就是帕斯卡原理的实例。
它具有多种用途,如液压制动等。帕斯卡还发现静止流体中任一点的压强各向相等,即该点在通过它的所有平面上的压强都相等。
这一事实也称作帕斯卡原理。可用公式表示为: P1=P2即F1÷S1=F2÷S2
