金属顶梁型号表示方法

金属顶梁型号表示方法 金属顶梁型号中符号说明 金属顶梁型号中各种符号及其含义 产品型号主要同“产品类型代号”、“第一特征代号”、“第二特征代号”、“主参数代号”四部分组成。若如此划分还不能区别不同产品时,允许增加“补充特征代号”、“修改序号”以示区别。
金属顶梁型号表示方法
1、金属顶梁型号中符号说明
金属顶梁型号中各种符号及其含义如表1-4—16所示。
表1-4-16金属顶粱型号中各种符号及其含义
产品类型 第一特征 第二特征 补充特征
代号 含义 代号 含义 代号 顶梁型式 代号 含义
  金属 J 绞接式 A A型 W 网状顶梁
D       B B型 S 双楔顶梁
  顶梁 F 非绞接式 C C型 Z 十字顶粱

(非标)

D

D型
F 防飞楔顶梁
            R 人字顶粱

2、产品型号主要同“产品类型代号”、“第一特征代号”、“第二特征代号”、“主参数代号”四部分组成。若如此划分还不能区别不同产品时,允许增加“补充特征代号”、“修改序号”以示区别。编制方法如下:

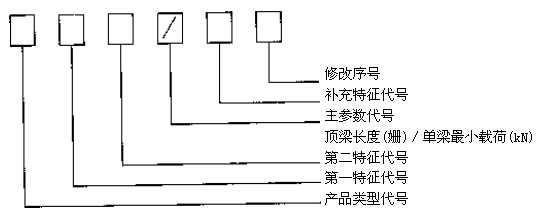

金属顶梁型号含义

    示例l:长度为1200mm,单梁最小载荷为300kN的B型双楔绞接顶梁,其型号表示为:DJBl200/300S。
    示例2:长度为2400mm,单梁最小载荷为200kN的c型非绞接式金属顶梁,其型号表示为~DFC24200/200。

3、金属顶梁的截面形状及截面高度如表1-4—17所示。

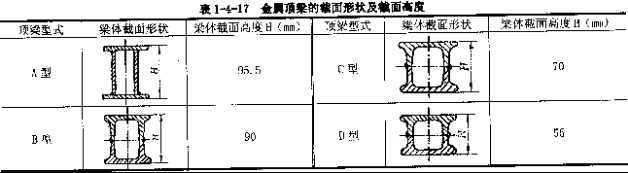

金属顶梁的截面形状
注:A型不推荐使用。
4、顶梁长度应符合表1-4—18的规定。
表1-4-18  金属顶梁常用长度(单位:mm)
600 800 1000 1200 1400 1600 1800 2000 2200 2400
2600 2800 3000 3200 3400 3600 3800 4000 4200 4400
注:DJB型号规格为800mm、1000mm、1200mm等;DJA型号已不采用。
