道岔螺栓扭矩标准

道岔螺栓扭矩标准:1、扣件螺栓 2、岔枕螺栓扭矩为300~350 N·m。 3、限位器螺栓扭矩为1000~1100 N·m 4、翼轨间隔铁螺栓扭矩为1000~1100 N·m...
道岔螺栓扭矩标准:
1、扣件螺栓:
(1)限位板和锁紧螺母组合结构:弹条前部应与轨距块接触,间隙≤0.5mm,限位板扭矩为120~150N·m,锁紧螺母扭矩为300N·m。
(2)单螺母结构:弹条前部应与轨距块接触,间隙≤0.5mm,扭矩为120~150N·m。
2、岔枕螺栓扭矩为300~350 N·m。
3、限位器螺栓扭矩为1000~1100 N·m。
4、翼轨间隔铁螺栓扭矩为1000~1100 N·m。
5、长短心轨联结螺栓螺栓扭矩为600 N·m。
6、辙叉咽喉前翼轨间隔铁螺栓扭矩为600 N·m。
7、防跳卡铁、顶铁螺栓扭矩为400~600 N·m。
8、辙叉跟端间隔铁未胶结时螺栓扭矩为1000~1100 N·m;若采用胶结形式时,正常使用状态不必复紧。
9、其它4.8级及5.6级螺栓,以弹性垫圈平齐控制扭矩,不宜采用过大扭矩,但不小于150 N·m。
10、尖轨跟端与导轨采用焊接时,尖轨跟端间隔铁螺栓扭矩为1000~1100 N·m。
11、尖轨跟端与导轨采用夹板固定连接时,尖轨跟端间隔铁螺栓扭矩为600 N·m。
12、尖轨跟端为间隔铁活接头连接:
(1)尖轨接头一侧:采用高强度平垫圈的螺栓扭矩为300 N·m;采用弹簧垫圈的螺栓应以弹性垫圈平齐控制扭矩,不宜采用过大扭矩。
(2)尖轨后导轨接头一侧:采用高强度平垫圈的螺栓扭矩为600 N·m;采用弹簧垫圈的螺栓扭矩为500 N·m。
13、安装有防转片的螺栓应在达到要求扭矩后将防转片弯下,压住六角螺母的平面以防松。
14、对没有安装防转片的螺栓应用油漆做明显标记,以便巡检时发现松动及时紧固。
15、调节器螺栓扭矩
(1) 调节器扣件铁垫板锚固螺栓扭矩:300~350N·m;
(2) 尖轨螺栓扭矩为400~500N·m;
(3)基本轨轨撑螺栓扭矩为300~350N·m。

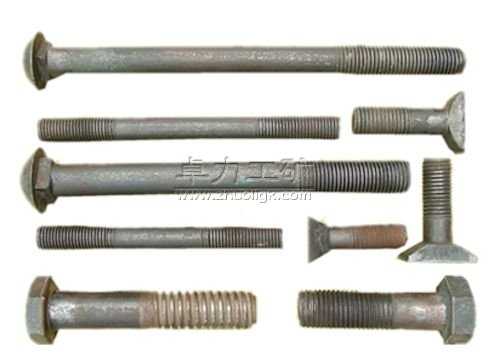

道岔螺栓
