单开道岔检查内容

  道岔是把一条轨道分支为两条或两条以上的轨道,使机车车辆由一条线路转往另一条线路的基本设置。道岔号码使用辙叉号来表示的,叉心两边工作边的交角,称之为辙叉角,辙叉角的余切值称之为辙叉号数。
  单开道岔由转辙器、辙岔、护轨及连接部分和岔枕组成。转辙器是用来引导机车车辆由正线转向侧线或由侧线转向正线的转向设备;辙岔及护轨是使机车车辆的车轮由一股钢轨越过另一股钢轨的过渡设备;转辙器和辙岔由连接部分连接。
  在检查单开道岔时选用工具:校对量具(轨距尺、支距尺、弦绳、木折尺)
在检查记录本上填写日期、站名、道岔编号、道岔型号。
检查道岔17尺轨距和水平,顺序不能错。尖轨前顺坡终点,尖轨尖端;尖轨中;尖轨跟端直股;尖轨跟端曲股(导曲线起点);尖轨跟端后直股(距尖轨跟端1.5m);
导曲线前部(距导曲线起点3m);导曲线中部;直股中;直股后;导曲线后部(距导曲线终点4m);
辙叉曲股前;辙叉曲股中(同时测量查照间隔和护背距离);辙叉曲股后;辙叉直股后;
辙叉直股中(同时测量查照间隔和护背距离);辙叉直股前检查支距:
9号道岔为:144、201、281、382、506、652、820、1011、1201mm,9尺;
12号道岔为:144、188、243、311、391、483、587、703、831、972、1125、1229mm,12尺。
检查各部轨轮槽宽:尖轨刨切部分(尖轨工作边与基本轨工作边之间的最小距离为65mm;容许误差为-2mm);尖轨跟端槽宽(74mm);
辙叉心轨轮槽宽(在心轨宽40至50mm范围内为46mm容许误差为+3-1mm);
护轨轨轮槽宽为42mm容许误差为+3-1mm测量位置与检查轨距水平的位置相同);
检查尖轨动程:直尖轨为142mm;
曲尖轨为152mm测量位置在尖轨第一拉杆中心处测量;检查道岔的高低、方向、尖轨是否密贴、道岔是否爬行、联结零件是否伤损、道床是否丰满无塌碴。圈画超限处.

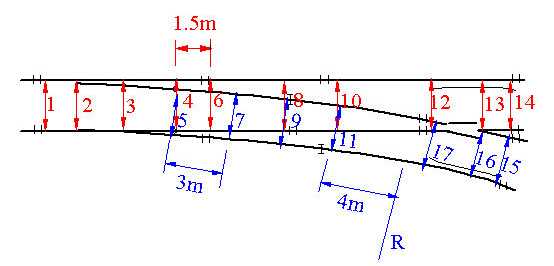

一、P43、50  9号、12号  P60AT9号轨距水平检查位置

 单开道岔检查

注: 9号道岔S2=15          12号道岔S2=10
    S3=10                  S3=7
    S4、S5=4              S4、S5=4
    S7、S9、S11=15          S7、S9、S11=10




二、P60AT12#(专线4128、木枕)

序号 检 查 位 置 说     明
S1 尖轨前顺坡终点 第4螺栓
S2 尖轨尖端 尖轨实际起点(距尖轨尖端50~100mm)
S3 尖轨中前 距尖轨尖端2728mm(曲股轨距1442mm)
S4 尖轨中部 框架尺寸位置(竖切起点)
S5 直股尖轨跟端 第3螺栓
S6 曲股尖轨跟端 同上
S7 尖轨跟端后直股 基本轨接头3、4螺栓
S8 导曲线前部 基本轨接头3、4螺栓
S9 直股中部 内配轨接头3、4螺栓
S10 导曲线中部 同上
S11 直股后部 外配轨接头3、4螺栓
S12 导曲线后部 同上
S13 直股辙叉前 辙叉3、4螺栓
S14 直股辙叉中 同时量1391、1348
S15 直股辙叉后 辙叉3螺栓
S16 曲股辙叉前 辙叉3螺栓
S17 曲股辙叉中 同时量1391、1348
S18 曲股辙叉后 辙叉3、4螺栓




三、P60AT12#(专线4249)

序号 检 查 位 置 说     明
S1 尖轨前顺坡终点 第1号枕
S2 尖轨尖端 第8号枕
S3 尖轨中前 第12号枕(距尖轨尖端2340mm,侧向轨距1439mm)
S4 尖轨中 第17号枕(距尖轨尖端4681mm)
S5 尖轨中后 第22号枕
S6 尖轨跟端直股 第28号枕
S7 尖轨跟端曲股 同上
S8 导曲部分直股前部 第37号枕
S9 导曲部分曲股前部 同上
S10 导曲部分直股后部 第46号枕
S11 导曲部分曲股后部 同上
S12 直股辙叉前 第54号枕
S13 直股辙叉中 第57号与58号岔枕间,同时量1391、1348
S14 直股辙叉后 第63号枕
S15 曲股辙叉前 第63号枕
S16 曲股辙叉中 第57号与58号岔枕间,同时量1391、1348
S17 曲股辙叉后 第54号枕





四、P60AT12#(SC330)

序号 检 查 位 置 说     明
S1 尖轨前顺坡终点 第1号枕
S2 尖轨尖端 第5号枕
S3 尖轨中前 第11号枕(距尖轨尖端2830mm,侧向轨距1442mm)
S4 尖轨中 第16号枕(距尖轨尖端5641mm)
S5 尖轨中后 第21号枕
S6 尖轨跟端直股 第26号枕
S7 尖轨跟端曲股 同上
S8 导曲部分直股前部 第32号枕
S9 导曲部分曲股前部 同上
S10 内配轨接头直股 第38号枕
S11 内配轨接头曲股 同上
S12 导曲部分直股后部 第46号枕
S13 导曲部分曲股后部 同上
S14 直股辙叉前 第54号枕
S15 直股辙叉中 第57号与58号间,同时量1391、1348
S16 直股辙叉后 第63号枕
S17 曲股辙叉前 第63号枕
S18 曲股辙叉中 第57号与58号间,同时量1391、1348
S19 曲股辙叉后 第54号枕





五、P60AT12#(SC325)

编  号 检  查  部  位 说                    明
S1 尖轨前顺坡起始点 第1号枕
S2 尖轨尖端 第4号枕
S3 尖轨中前部 第8号枕
S4 尖轨中前部 第12号枕
S5 尖轨中部 第16号枕
S6 尖轨中后部 第20号枕
S7 尖轨中后部 第24号枕
S8 尖轨跟端直股 第28号枕
S9 导曲部分直股前部 第32号枕
S10 导曲部分直股中前部 第36号枕
S11 导曲部分直股中部 第40号枕
S12 导曲部分直股中后部 第44号枕
S13 导曲部分直股后部 第48号枕
S14 辙叉直股前部 第51号枕
S15 辙叉直股中部 第55号枕与第56号枕间
S16 辙叉直股中后部 第59号枕
S17 辙叉直股中后部 第63号枕
S18 辙叉直股中后部 第67号枕
S19 辙叉直股后部 第72号枕
S20 辙叉曲股后部 第72号枕
S21 辙叉曲股中后部 第67号枕
S22 辙叉曲股中后部 第63号枕
S23 辙叉曲股中后部 第59号枕
S24 辙叉曲股中部 第55号枕与第56号枕间
S25 辙叉曲股前部 第51号枕
S26 导曲部分曲股后部 第48号枕
S27 导曲部分曲股中后部 第44号枕
S28 导曲部分曲股中部 第40号枕
S29 导曲部分曲股中前部 第35号枕
S30 导曲部分曲股前部 第31号枕
S31 尖轨跟端曲股 第28号枕
S32 尖轨中后部曲股 第24号枕
S33 尖轨中后部曲股 第20号枕
S34 尖轨中部曲股 第15号枕
S35 尖轨中前部曲股 第9号枕





六、P60AT18#(专线4223)


编 号 检 查 部 位 说           明
S1 尖轨前顺坡起始点 第1号岔枕
S2 尖轨尖端 第6号岔枕与第7号岔枕间
S3 尖轨中前部 第10号岔枕
S4 尖轨中前部 第15号岔枕
S5 尖轨中部 第20号岔枕
S6 尖轨中后部 第25号岔枕
S7 尖轨中后部 第29号岔枕
S8 尖轨跟端直股 第33号岔枕
S9 导曲部分直股前部 第38号岔枕
S10 导曲部分直股中前部 第43号岔枕
S11 导曲部分直股中前部 第48号岔枕
S12 导曲部分直股中部 第53号岔枕
S13 导曲部分直股中后部 第58号岔枕
S14 导曲部分直股中后部 第64号岔枕
S15 导曲部分直股后部 第68号岔枕
S16 辙叉直股前部 第72号岔枕
S17 辙叉直股中前部 第75号岔枕
S18 辙叉直股中部 第79号岔枕
S19 辙叉直股中后部 第83号岔枕
S20 辙叉直股中后部 第88号岔枕
S21 辙叉直股中后部 第94号岔枕
S22 辙叉直股后部 第100号岔枕
S23 辙叉曲股后部 第100号岔枕
S24 辙叉曲股中后部 第94号岔枕
S25 辙叉曲股中后部 第88号岔枕(开通曲股时丈量)
S26 辙叉曲股中后部 第83号岔枕(开通曲股时丈量)
S27 辙叉曲股中部 第79号岔枕(开通曲股时丈量,同步检查查照间隔)
S28 辙叉曲股中前部 第75号岔枕
S29 辙叉曲股前部 第72号岔枕
S30 导曲部分曲股后部 第68号岔枕
S31 导曲部分曲股中后部 第64号岔枕
S32 导曲部分曲股中后部 第58号岔枕
S33 导曲部分曲股中部 第53号岔枕
S34 导曲部分曲股中前部 第48号岔枕
S35 导曲部分曲股中前部 第43号岔枕
S36 导曲部分曲股前部 第38号岔枕
S37 尖轨跟端曲股 第33号岔枕
S38 尖轨中后部曲股 第29号岔枕
S39 尖轨中后部曲股 第25号岔枕(开通曲股时丈量)
S40 尖轨中部曲股 第20号岔枕(开通曲股时丈量)
S41 尖轨中前部曲股 第15号岔枕(开通曲股时丈量)
S42 尖轨中前部曲股 第10号岔枕(开通曲股时丈量)
