锚杆分类/快速安装工艺/施工要点

锚杆分类/快速安装工艺/施工要点
1、锚杆分类
按锚杆与被支护岩体锚固方式,分为机械式、粘结式和摩擦式三类
根据锚固段位置和长度,分为端头锚固和全长锚固两类
按杆体材料,分为木锚杆、竹锚杆、金属锚杆、(钢筋)混凝土锚杆、玻璃钢锚杆等。
我矿现普遍使用的是属于粘结式金属全长锚固锚杆。
锚杆根据其使用的材料可以分为:木锚杆,钢锚杆,玻璃钢锚杆等等。
等强螺纹钢式树脂锚杆按锚固方式分为:端锚固,加长锚固和全长锚固

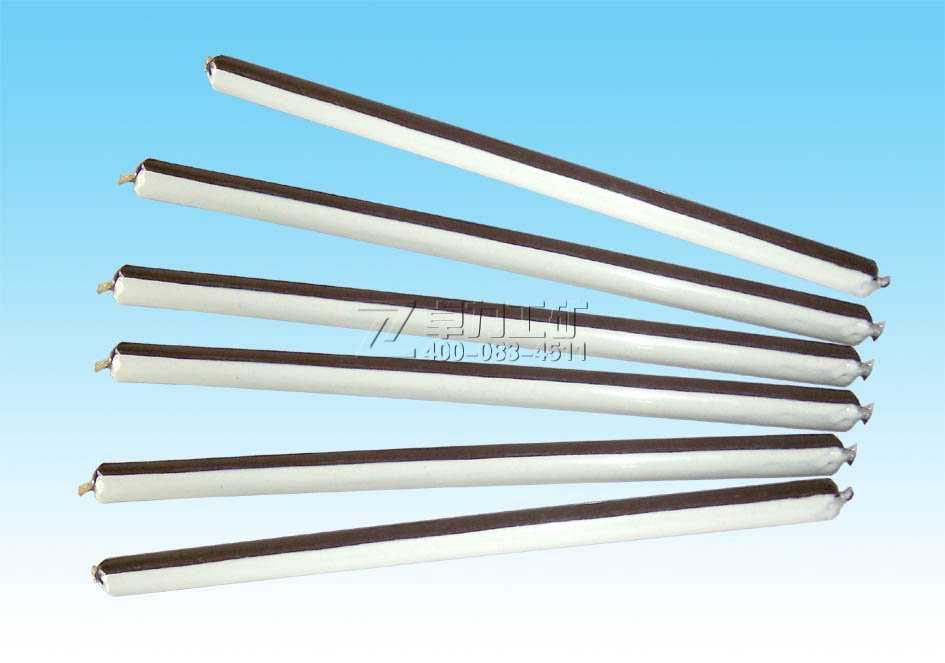

粘结式金属锚杆粘结式锚杆主要可分为水泥砂浆钢筋锚杆和水泥或树脂锚固钢筋锚杆。我矿现采用的是树脂锚固钢筋锚杆。树脂锚固钢筋锚杆由树脂胶囊、杆体、托板和螺母等组成。锚杆杆体用于承受张拉作用。托板的作用是将围岩压力转化为对锚杆的拉力;螺母的作用是产生预紧力,预防围岩松动离层。树脂胶囊的作用是将杆体与围岩很好的粘结。树脂锚固剂常用的有中速、快速二种,中速锚固剂固化时间4~6min、快速锚固剂固化时间0.5~1min。Z代表中速(如原来的Z2350),K代表快速(如现在的MSK2360)。
以下列举几个称谓的锚杆
(1)木锚杆。我国使用的木锚杆有两种,即普通木锚杆和压缩木锚杆。
(2)钢筋或钢丝绳砂浆锚杆。以水泥砂桨作为锚杆与围岩的粘结剂。
(3)倒楔式金属锚杆。这种锚杆曾经是使用最为广泛的锚杆形式之一。由于它加工简单,安装方便,具有一定的锚固力,因此这种锚杆在一定范围内至今还在使用。
(4)管缝式锚杆。是一种全长摩擦锚固式锚杆。

2. 锚杆快速安装工艺:
锚索机将锚杆、快速锚固剂搅拌到位后(锚固剂搅拌时间20~30s),锚索机停止搅拌但不撤下,等待1分钟后,即直接将锚杆螺母拧紧,完成锚杆的安装工作。锚杆的“三径”匹配:指锚杆孔直径、锚固剂直径、锚杆直径之间的尺寸配合关系。一般要求:钻孔直径大于锚杆直径4~6mm(以6mm最好),锚固剂直径大于锚杆直径2~4mm。

3、锚杆施工要点
①.锚固剂数量、搅拌时间必须要符合要求,以确保锚杆的抗拔力和锚固效果;
②.螺母必须拧紧,扭矩满足要求,以确保锚杆的预紧力;现我矿要求锚杆螺母的扭矩为100N.m。
③.锚杆安装角度要达到要求;
④.孔内保持干燥、干净。
