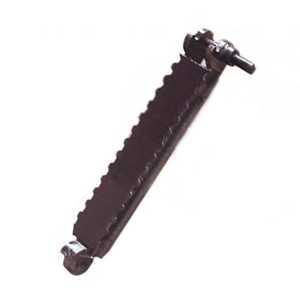

金属铰接顶梁型号：DJA/DFA DJB/DFB DJC/DFC DJD/DFD
DJA DJB金属铰接顶梁属于中型顶梁，梁身是用 8#π钢对焊而成，梁身断面高度为70。该型顶梁是一种铰接式的顶梁，它可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于这种顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件，是高档普采和新高档采技术必要配套设备。
DJB金属铰接顶梁的规格主要有7种，包括DJB•Z500X500 DJB•Z1000X600 DJB.Z1000X700 DJB800/420 DJB1000/300 DJB1200/300 DFB•C1400-4400这样的7种型号规格
DFB(1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600、3800、4000、4200、4400)/300金属长梁
DJA600/390 DJA(700、800)/350 DJA(1000、1200)/250 DJA(1000、1200)/250 DJA800/350金属铰接顶梁 DJB1000、1200/300 DJB800/420 DJB600/470 DJB1200(600、800)/300Z DJB800(600、800)/420Z DJB1000(600、800、1000)/300Z金属铰接顶梁
DJA800×(500、600、800、1000)/350Z DJA600×(500、600、800、1000)/390Z DJA(1000、1200)×(500、600、800、1000)/250Z金属十字铰接顶梁
DJB(1200、1400、1600、1800、2000、2200、2400、2600)×1000/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×600/300Z DJB(1200、1400、1600、1800、2000、2200、2400、2600)×800/300Z金属十字铰接顶梁
常见金属铰接顶梁技术参数表
|
型号
|
铰接梁许用弯矩（KN.m）
|
单梁承载能力（KN）
|
整体调质硬度（HB）
|
梁体断面系数（c㎡）
|
调整角度（°）
|
设计单重（Kg/m）
|
|||||
|
最小Min.（最大Max.）
|
|||||||||||
|
梁体
|
铰接部
|
L≥1000 L=700 （mm）
|
700≤L<1000 L=500 （mm）
|
600≤L<700 L=400 （mm）
|
WX
|
WY
|
上下
|
左右
|
|||
|
DJA/DFA |
40.3
|
20
|
250(350)
|
350(490)
|
437.5(612.5)
|
290-340
|
62.7
|
26.6
|
≥7
|
≥3
|
17.76
|
| DJB/DFB |
52.5
|
30
|
300(400)
|
420(560)
|
525(700)
|
300-350
|
68.66
|
46.54
|
>7
|
>3
|
20.08 |
|
DJC/DFC
|
35.5
|
无
|
200(250)
|
280(350)
|
350(437.5)
|
无
|
44.54
|
36.89
|
无
|
无
|
16.65
|
|
DJD/DFD
|
26.5
|
无
|
150(200)
|
210(280)
|
262.5(350)
|
无
|
29.00
|
29.08
|
无
|
无
|
13.62
|
|
注： 1 、承载能力为支点跨距 700mm 时，梁体中央的集中载荷。
2 、铰接部许用弯矩 DJA 为 20KN.m 、 DJB 为 30KN.m ，端部载荷 DJA 为 20KN 、 DJB 为 30KN 计算。 3 、设计重量不包括调角楔的重量。 |
|||||||||||
DJA型金属顶梁技术参数:
|
规格 型号 |
长度(mm) | 每次接长根数(根) |
工作载荷 (KN) |
各向调角度 (度) |
公称重量(kg) | ||
| 梁体 | 铰接部 | 上下 | 左右 | ||||
| DJA-600/390 | 600 | 1-2 | 390 | 115 | ≥7° | ≥3° | 16.76 |
| DJA-800/350 | 800 | 1-2 | 350 | 115 | ≥7° | ≥3° | 20.32 |
| DJA-1000/250 | 1000 | 1-2 | 250 | 115 | ≥7° | ≥3° | 23.86 |
| DJA-1200/250 | 1200 | 1 | 250 | 115 | ≥7° | ≥3° | 27.4 |
| 规格型号 | 长度 | 高度（mm） | 许用载荷（KN） | 许用弯矩（KN.m） | 调整角度 | 整体硬度 | 重量 | ||||
| （mm） | 铰接部 | 梁体 | 梁体 | 铰接部 | 梁体 | 铰接部 | 上下 | 左右 | （HB） | (kg) | |
| DJB600/470 | 600 | 138 | 90 | 470 | 170 | 52.5 | 30 | ≥70 | ≥30 | 300-350 | 21 |
| DJB800/420 | 800 | 420 | 25 | ||||||||
| DJB1000/300 | 1000 | 300 | 29 | ||||||||
| DJB1200/300 | 1200 | 300 | 33 | ||||||||
DFB型金属顶梁是一种重型非铰接式顶梁，它可与各种类型单体、金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面及机头或其它较大控顶区使用。它能长跨度悬臂支护控顶区顶板，实现工作面有较大的无支柱支护的工作空间，为改善劳动条件和采用新型采煤机械及可弯曲运输机创造了有利条件。
技术特征：
特征 长度 许用弯矩 梁体承载能力(KN) 重量
型号规格 (mm) (KN.m) 最小 最大 (kg/m)
DFB.C-1400～4400 1400～4400 52.50 300 400 20.78
DFC.C-1400～4400 1400～4400 35 200 250 17.15
备注：
1、承载能力为梁跨距700mm时，梁中央集中载荷；
2、重量含0.7kg/m的焊缝重量；
3、型号规格中每相差200mm增加一个规格
技术特征：
特征 长度 许用弯矩 梁体承载能力(KN) 重量
型号规格 (mm) (KN.m) 最小 最大 (kg/m)
DFB.C-1400～4400 1400～4400 52.50 300 400 20.78
DFC.C-1400～4400 1400～4400 35 200 250 17.15
备注：
1、承载能力为梁跨距700mm时，梁中央集中载荷；
2、重量含0.7kg/m的焊缝重量；
3、型号规格中每相差200mm增加一个规格
十字金属铰接顶梁产品用途：
1、DJB.Z型十字金属铰接顶梁可与带铰接式活顶盖的各类型摩擦支柱或单体支柱配合组成金属支架。
2、十字金属铰接顶梁自身可以连接或同B型顶梁相互连接呈方框形网状结构，胜于倾斜角大于25℃的回采工作面上、下巷道和工作面端头的支护，以防止支架倾倒，可消除顶板压力不均匀等所造成的不安全因素质量好，价格合理，该型顶梁是一种铰接式的顶梁，它可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于这种顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件，是高档普采和新高档采技术必要配套设备。
十字金属铰接顶梁技术参数：
1、DJB.Z型十字金属铰接顶梁可与带铰接式活顶盖的各类型摩擦支柱或单体支柱配合组成金属支架。
2、十字金属铰接顶梁自身可以连接或同B型顶梁相互连接呈方框形网状结构，胜于倾斜角大于25℃的回采工作面上、下巷道和工作面端头的支护，以防止支架倾倒，可消除顶板压力不均匀等所造成的不安全因素质量好，价格合理，该型顶梁是一种铰接式的顶梁，它可与各种类型单体金属支柱配合组成金属支架，供煤矿在水平及缓倾斜回采工作面支护的一种高强度顶梁。由于这种顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件，是高档普采和新高档采技术必要配套设备。
十字金属铰接顶梁技术参数：
| 规格型号 | 长度 | 高度（mm） | 许用载荷（KN） | 许用弯矩（KN.m） | 调整角度 | 整体硬度 | 重量 | ||||
| （mm） | 铰接部 | 梁体 | 梁体 | 铰接部 | 梁体 | 铰接部 | 上下 | 左右 | （HB） | (kg) | |
| DJB600/470 | 600 | 138 | 90 | 470 | 170 | 52.5 | 30 | ≥70 | ≥30 | 300-350 | 21 |
| DJB800/420 | 800 | 420 | 25 | ||||||||
| DJB1000/300 | 1000 | 300 | 29 | ||||||||
| DJB1200/300 | 1200 | 300 | 33 | ||||||||
|
|
