皮带机托辊型号规格大全

托辊型号规格大全:平行托辊型号,槽型托辊型号,锥形调心托辊型号,橡胶托辊型号,平托辊型号,缓冲托辊型号,梳形清扫托辊型号,螺旋形托辊型号

卓力工矿是知名托辊制造厂家,托辊型号齐全,提供最新托辊价格.

皮带输送机托辊:
平行托辊、槽型托辊、调心托辊、摩擦托辊、锥形托辊、缓冲托辊、螺旋托辊、梳形托辊;
聚氨酯托辊、超高分子量聚乙烯托辊、陶瓷托辊、铸石托辊、橡胶托辊、树脂托辊、钢制托辊、尼龙托辊、进口托辊、异形托辊可定制;
托辊配件:托辊支架、托辊轴、托辊轴承座、托辊轴承、托辊密封、托辊滚筒.

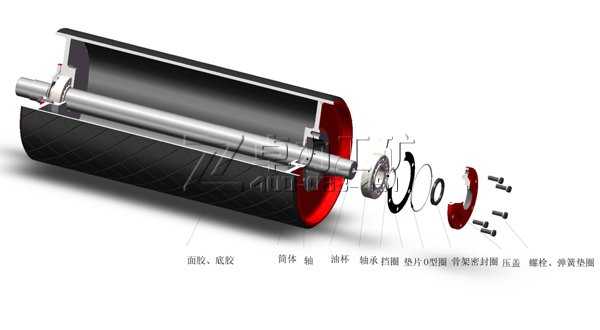

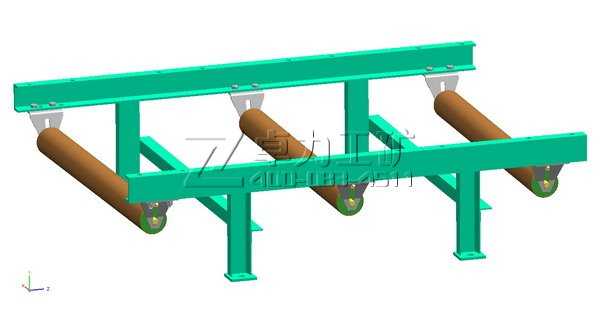

托锟结构图:
托锟结构图 托锟结构图
托辊型号
托辊规格  槽型 上  托 辊  平行 下  托 辊
胶带机规格  托辊直径  辊体长  托辊直径  辊体长
B=500  Φ89  190  Φ89  600
B=650  Φ89  240  Φ89  750
B=800  Φ89  305  Φ89  950
B=500  Φ108  190  Φ108  600
B=650  Φ108  240  Φ108  750
B=800  Φ108  305  Φ108  950
B=1000  Φ108  375  Φ108  1150
B=1200  Φ108  455  Φ108  1400
B=1400  Φ108  525  Φ108  1600
B=1000  Φ133  375  Φ133  1150
B=1200  Φ133  455  Φ133  1400
B=1400

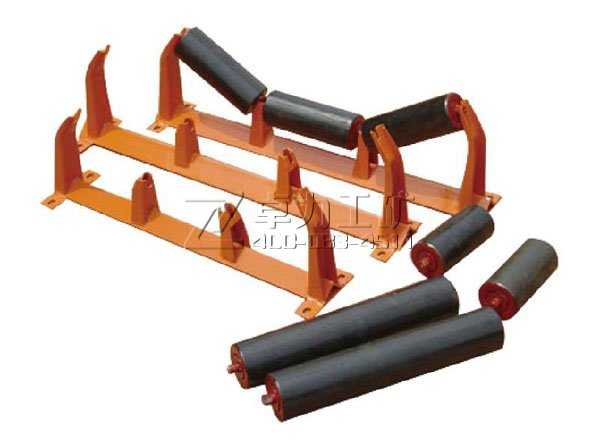

平行托辊
平行托辊

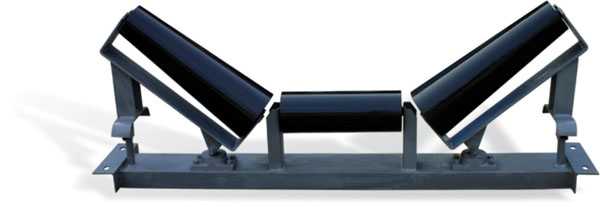

槽型托辊
槽型托辊



平托辊型号
拖辊直径 mm 托辊长度(管长) mm 轴承号
89 180、190、200、235、240、250、275、280、305、215、350、375、380、455、465、600、750、950、1150 204
108 190、200、240、250、305、315、360、375、380、455、465、525、530、600、700、750、790、800、950、1150、1400、1600 204 205 305 306
133 305、375、380、455、465、525、530、600、670、700、750、790、800、900、950、1000、1100、1150、1400、1600、1800、2000、2200 205 305 306
159 375、380、455、465、525、530、600、700、750、790、800、900、1000、1050、1100、1120、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150、 305 306 308
193.7 2200、2500、2800、3000、3150、3350 308 310
217 600、640、1050、1120、1600、1700、3150、3350、 308 310

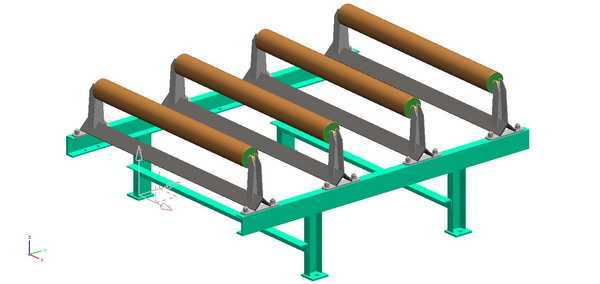

上平托辊
上平托辊
下平托辊
下平托辊
 缓冲托辊型号
拖辊直径 mm 托辊长度(管长) mm 轴承号
89 190、200、230、240、280、305、315、375、380、455、465、600、750、950、1150 204
108 190、200、240、250、305、315、375、380、455、465、525、600、700、750、800、950、1150、1400 205
133 305、350、375、380、455、465、525、530、600、700、790、800、950、1150、1400、1600 305
159 375、380、455、465、525、630、600、640、670、700、750、790、800、900、950、1050、1120、1150、1400、1600 306  308
193.7 600、640、750、800、900、950、1050、1120
217 600、640、1050、1120

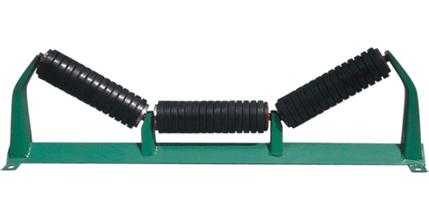

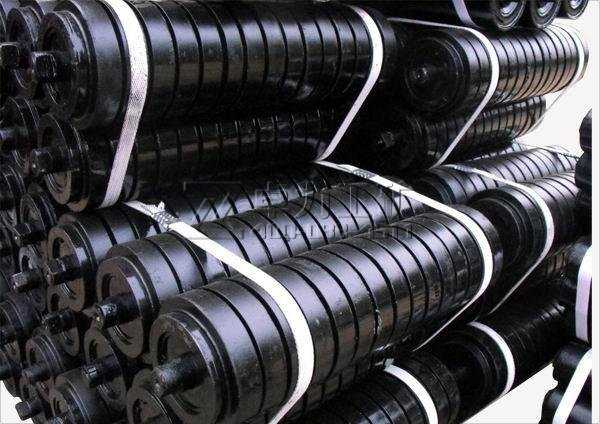

 缓冲托辊
 缓冲托辊

 锥形调心托辊
型号
拖辊直径 mm 小头直径×大头直径×管长 mm  轴承号
89 89×133×340 204
108 89×159×415 108×159×415 108×176×500
108×176×550
205 305 306
133 108×159×415 108×176×500 108×176×550 305 306
159 133×194×500 133×194×550 305 306
  108×159×445 108×176×560
108×194×680 108×194×680
305 306

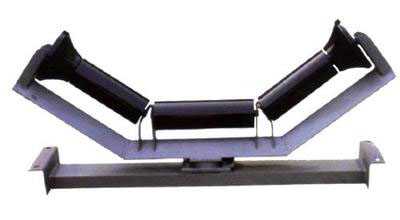

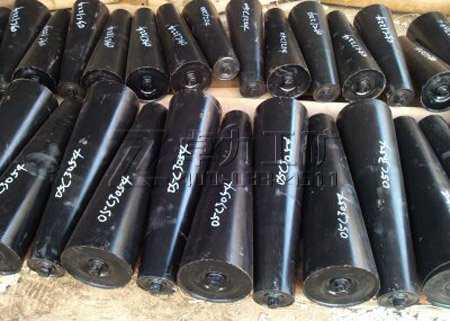

 锥形调心托辊

 锥形托辊

梳形清扫托辊
型号
拖辊直径 mm 托辊长度(管长) mm 轴承号
89 315、380、465、600、750、950、1150 204
108 315、380、465、600、700、750、790、950、1150、1400、1600 205
133 465、600、700、750、790、800、900、950、4000、1100、1150、1400、1600、1800、2000、2200 305 308
159 600、700、790、800、900、950、1000、1050、1100、1120、1150、1250、1400、1500、11700、1800、2000、2200、2500、2800、3000、3150、 306 308
193.7 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150 308
219 2200、2500、2800、3000、3150 310

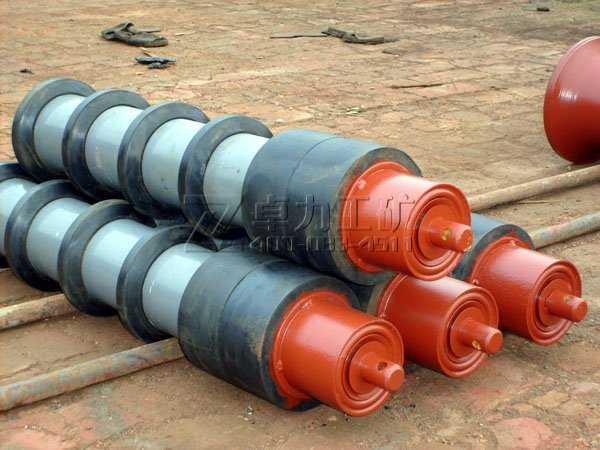

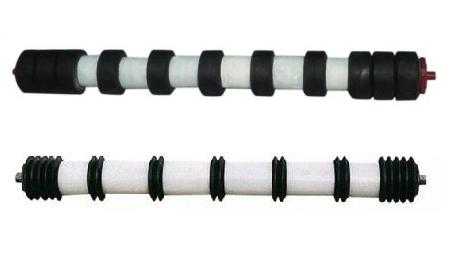

梳形清扫托辊
螺旋形托辊
型号
拖辊直径 mm 托辊长度(管长) mm 轴承号
108 1150 204
133 900、1000、1100、1150、1400、1600、1800、2000、2200 205 305 306
159 900、1000、1100、1150、1250、1400、1500、1600、1700、1800、2000、2200、2500、2800、3000、3150 306 308
193.7 1100、1250、1400、1500、1600、1700、2200、2500、2800、3000、3150、3350 308 310
219 1600、1700、3150、3350 308 310

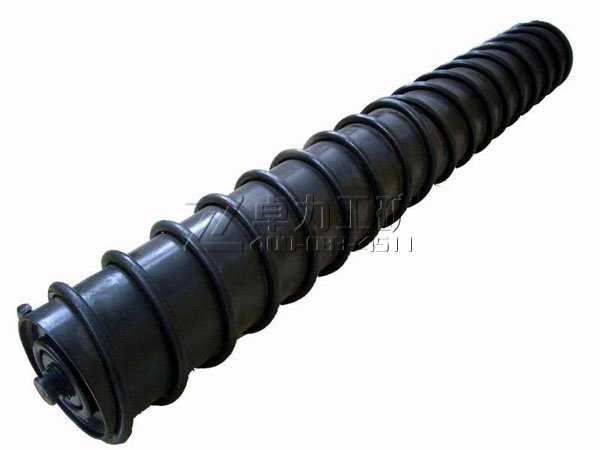

螺旋托辊
螺旋形托辊

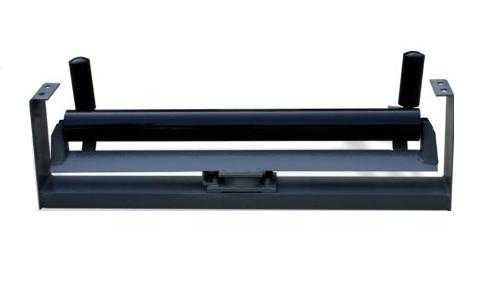

摩擦下调心托辊

摩擦下平调心托辊

摩擦上、下调心托辊

摩擦上平调心托辊

辊径×辊长×辊全长--轴承号

辊径×辊长×辊全长--轴承号

辊径×辊长×辊全长--轴承号

辊径×辊长×辊全长--轴承号

89×500×674-204
108×500×674-204
89×650×834-204
108×650×834-204
89×800×974-204
108×800×974-204
108×1000×1190305
133×1000×1190-305
108×1200×1430-305
133×1200×1430-305
159×1200×1430-305



108×1400×1630-305
133×1400×1630-305
159×1400×1630-305
133×760×870-406
159×760×870-406
193.7×760×870-407
133×860×970-406
159×860×970-407
193.7×860×970-407
133×960×1070-407
159×960×1070-407
193.7×960×1070-407



89×135×230-204
89×185×280-204
89×228×323-204
108×252×323-204
108×252×342-205
108×295×405-305
89×228×323-204
89×303×398-204
89×378×473-204
108×378×488-205
108×480×590-305
193.7×960×1070-407



89×500×690-204
89×650×840-204
89×800×900-305
108×1000×1226-306




摩擦托辊

      橡胶托辊采用国标氯丁胶、丁笨胶、丁青胶、硅胶等橡胶。颜色分为黑、大红、浅红,砖红、绿、白等,由客户自己选定。耐油、耐磨、抗腐蚀、耐高温100℃以上,弹性拉力35T—100T。
橡胶托辊分为:
        传动辊分为尼龙,聚胺脂、橡胶圈、硬塑料管套、玻璃纤维、元钢轴结合件,根据用户需求所定。
        传动辊。各种玻璃浮法线输入输出。
        传动辊、各种平面钢化炉传动胶辊、采用丁青、丁笨、氯丁等橡胶。胶面厚度3mm——10mm,直径为36mm—80mm,弹性拉力60T—80T。耐油、耐磨、入口处耐高温200℃以上,颜色分为大红、浅绿、绿等。
        橡胶圈适用于传动辊、套装。颜色有红、黑、白、绿等。
        热压机用红胶辊1500、1800、2000、2200型热压机用红胶辊多为国标、丁睛、氯丁、丁笨等橡胶。耐磨、耐腐蚀、耐高温150℃以上。直径为75mm—150mm以上弹性拉力为40T—80T。

橡胶托辊规格种类及用途
        硅橡胶橡胶辊:利用其具有耐高温、耐臭氧、化学惰性及对塑料的不粘附性,用于加工热粘产品,如聚乙烯压延、压纹、印染及薄膜和织物的涂复胶粘剂、塑料复合,电晕处理等机械,也有用作食糖生产和包装机上的释料辊及无纺布制造等。
        氟橡胶橡胶辊:具特高的耐热、耐油、耐酸碱等性能、耐气透性、电绝缘性、耐老化、耐焰、耐磨等性能也很好,用于专用涂布设备。
        天然胶橡胶辊:优异的弹性和机械强度,较好的耐碱性,用于纺织、造纸皮革、包装等设备中压紧型胶辊及冶金 、矿山等行业牵引型胶辊。
        丁腈胶橡胶辊:优良的耐油性,而且耐磨、耐老化、耐热性能也较好,用于印刷、印染、化纤、造纸、包装、塑料加工等设备及其它接触油及脂肪烃类溶剂的场合。
        丁基胶橡胶辊:高的耐化学溶剂,较好的耐热性(170℃),优良的耐酸碱性,适用于彩色印刷机械、制革机械、涂布设备等。
        氯丁胶橡胶辊:优良的抗磨性,高的耐火、耐老化性,较好的耐热、耐油及耐酸碱性,用于印制板腐蚀机、塑料、制革、印刷、食品印铁、普通涂布机等设备。
        乙丙胶橡胶辊:优异的耐臭氧老化、耐候性,使用温度宽,可在-65℃—140℃下长期工作,绝缘性能优良,用于塑料印刷机械、制革机械,通用领域。
        聚氨脂胶橡胶辊:具特高的机械强度和耐磨性、耐老化性和耐油性也相当好,常用于造纸、化纤、木材加工、塑料加工等机械。
