v锥流量计种类、选型表

V锥流量计种类1.法兰型V锥流量计 2.直接焊接型V锥流量计 3.夹持型V锥流量计 V锥流量计由V锥传感器和差压变送器组成,有分体型安装和一体型安装两种结构。 v锥流量计选型表
V锥流量计又名V型锥流量计、V形锥流量计;锥型流量计;锥形流量计;内锥流量计;内锥式流量计,一体化V锥流量计。V锥流量计是我公司在20世纪80年代开始研发的一种差压流量计。

V锥流量计种类
1.法兰型V锥流量计
连接方式:法兰(平焊和对焊)
口  径:DN15~DN2000
取压方式:承插焊,法兰,螺纹
压  力:0~40MPa
温  度:-40~850℃
材  质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应  用:液体,气体,蒸汽
适用介质:广泛地应用于市政、电力、化工、石油化工、冶金、食品加工等行业中流量测量,几乎适用于所有气体、液体介质。
2.直接焊接型V锥流量计
连接方式:直接焊接到工艺管线
口径:DN15~DN2000
取压方式:承插焊,法兰,螺纹
压力:0~40MPa
温度:-40~850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:输油管,输气管,蒸汽管网,高压工艺管线
3.夹持型V锥流量计
连接方式:法兰端面对夹
口径:DN15~DN150
取压方式:承插焊,螺纹
压力:0~40MPa
温度:-40~850℃
材质:304不锈钢、316L不锈钢、20#碳钢(详见选型表)
应用:液体,气体,蒸汽

V锥流量计由V锥传感器和差压变送器组成,有分体型安装一体型安装两种结构。
分体型安装由独立的V锥传感器和差压变送器组成,V锥传感器和差压变送器之间的引压管连接由用户自己完成。而差压变送器可以配套供应。
一体型安装是产品出厂时己将差压变送器、三阀组与V锥传感器连接成一体,用户购买一体型V锥流量计后,使用时不需再连接引压管。若需配接相应的流量积算器、压力变送器和温度变送器可以配套供应。

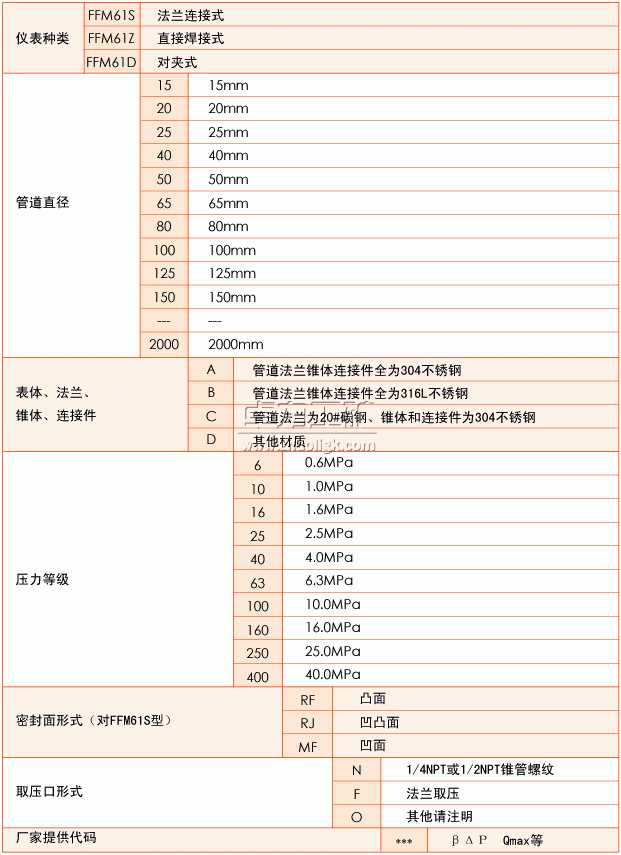

v锥流量计选型表

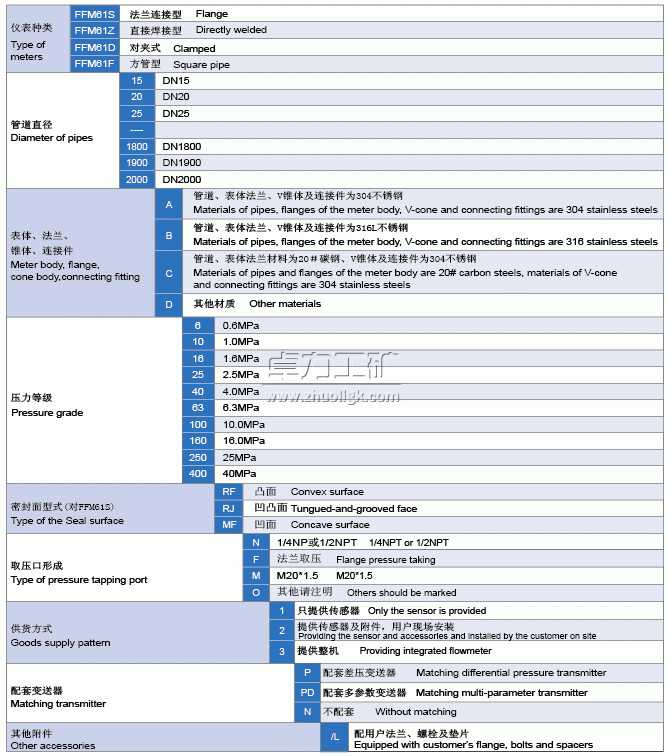

v锥流量计选型表

v锥流量计选型表
