风门技术标准

发布时间:2015-09-22 08:40:00人气:373
风门技术标准
1、行业规定:
《煤矿安全规程》第一百零九条规定:“进、回风井之间和主要进、回风巷之间的每个联络巷中,必须砌筑永久性风墙;需要使用的联络巷,必须安设2道联锁的正向风门和2道反向风门。”
2、XX集团公司要求
各煤业子公司(煤矿),公司要求:对风门的设置、安装必须严格执行本标准。
3、设置原则:
3.1、风门使用无压平衡风门。
3.2、电缆、水管通过风门墙垛时,每条电缆、水管必须单独使用唯一的套管,每端露出墙体100mm,套管孔要封严,不得漏风。
3.3、水沟通过风门墙体时,要砌筑反水池。
3.4、风筒通过风门墙体时,应在墙上安装与胶质风筒匹配的铁质风筒。
3.5、风门要挂管理说明牌,牌板固定在进风端风门右侧墙体中部,下沿距底板高度1.6m。
3.6、设置形式:①行车风门②行人风门③机电硐室风门
4、技术标准:
风门规格一览表

风门墙垛与墙壁 掏槽处理 墙壁掏槽 深度 200mm 宽度 300mm
要见硬底、硬邦和硬顶,并用水泥砂浆封实。 墙垛 砖墙筑、水泥砂浆抹面
裙边 宽度 100mm 厚度 10mm
墙垛与煤壁抹边 刷漆涂料 红色 墙垛涂料 白色
门扇与门框 铁质材料制作之间,用胶条或毛毡包边。 防锈处理 刷漆涂料 草绿色
行车风门 高度 2200mm 宽度 2m 两风门间距 15m
行人风门 高度 1800mm 宽度 1800mm 两风门间距 5m
机电硐室风门 高度 1800mm 宽度 1800mm 两风门间距 3000mm

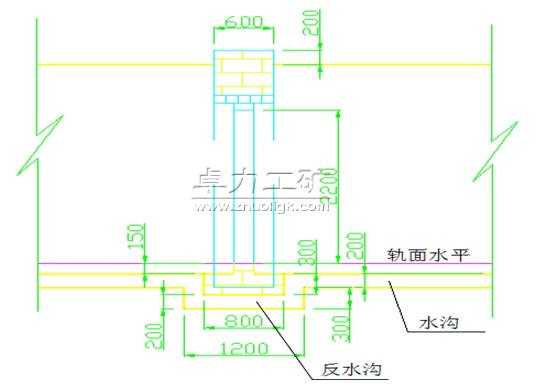

风门反水沟 净宽 200mm 净高 150mm 长度 1100mm
墙底水沟顶距底板平面 200mm 出水口内沿距墙面距离 100mm
呈U型布置,水沟的平面中心线与风门平面中心线垂直。水沟用标砖砌筑并抹面。
风筒过风门 风筒设在墙体上 距巷道底板 2000mm 距巷壁 200mm
电缆与水管穿墙套管必须配套 间隙 50mm 管壁距墙壁 100mm
穿墙管位置 同与原吊挂高度一致 穿墙管规格 φ108mm扣管
水管与电缆间距 300mm 电缆与电缆间距 100mm
水管与水管间距 150mm 水沟断面为矩形

5、风门牌板标准 内边框规格:使用集团公司标准牌板
集团公司标准牌板
6、风门图

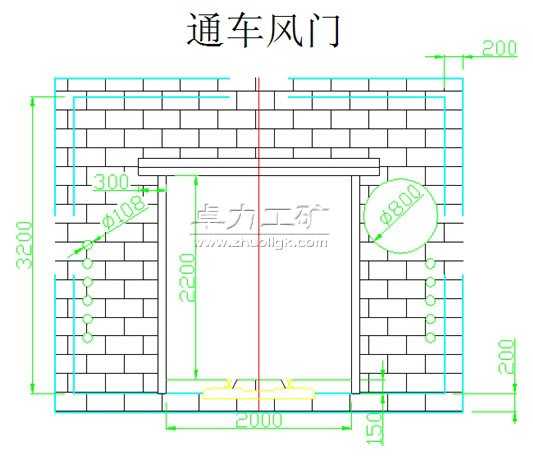

通车风门尺寸图
行人风门尺寸图

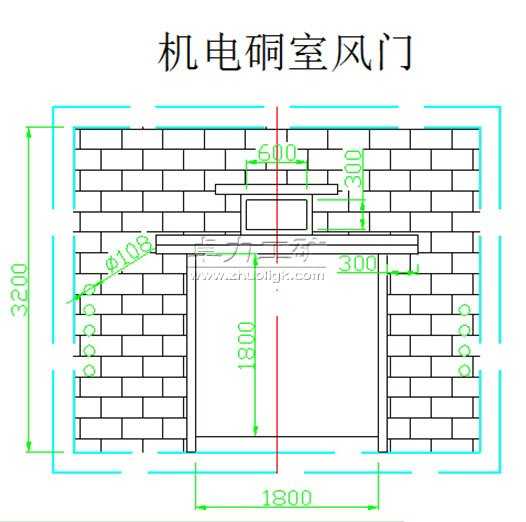

机电硐室风门尺寸图

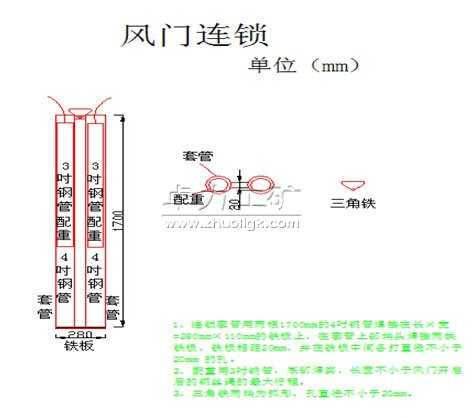

风门连锁
