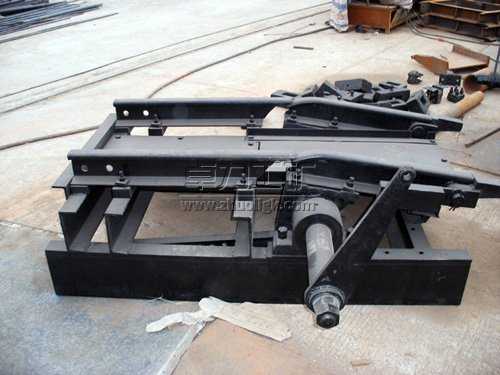

矿用摇台

矿用摇台

  矿用摇台可分为:手动摇台,气动摇台,电动摇台,液压摇台。 摇台用于连接罐笼和轨道,便于任何矿车通过。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
矿用摇台说明书

矿用摇台

矿用摇台|CY型摇台(YX型摇台)|YQ型气动摇台|YY型液动摇台



矿用摇台

很荣幸能在这里为大家介绍下本公司供应的摇台,下面我主要从摇台的分类、应用、操纵、行程确定、主要技术参数等几个方面来做下简单介绍,如您还有其他疑问请致电询问13280082001。山东卓力,期待与您的真诚合作。

矿用摇台的分类:
摇台可分为:手动摇台,气动摇台,电动摇台,液压摇台。

矿用摇台的应用:
摇台用于连接罐笼和轨道,便于任何矿车通过。
摇台为一段可摆动轨道,一端绕固定轴摆动,另一端当罐笼停好后摇尖搭接在罐笼边缘的导轨衬上, 摇台边接了罐内与车场中的轨道, 摇台便于矿车进出罐笼。
当摇台抬起时, 摇台上最突出部的外形与罐笼间留有足够的安全间隙.摇尖的前端,工作时与罐内导轨衬搭接,摇尖铰接在摇臂上,可以自由转动一定的角度,摇尖的尾部设有配重,使其前部经常处于抬起状态.当由于事故摇台放下后,罐笼通过时,摇尖头部被撞向下旋转,而允许罐笼安全通过.摇尖和导轨衬的结构保证了摇台与罐笼搭接时,侧向能可靠定位,从而罐笼内外轨道不会错位,避免发生矿车掉道事故。

矿用摇台的操纵:
摇台的操纵机构是脱开的形式, 摇台其间没有固定的连接.当液压缸活塞杆伸出时,推动滑车使曲柄向上摆动,并保证摇臂能稳定的处于抬起状态,当液压缸活塞杆缩回时,摇臂自行落下,前端摇尖搭接在罐笼边缘的导轨衬上. 摇台为了防止摇臂下落撞击太大猛或紧急情况下手动操纵,可以调整配重块的位置和数量.这种结构主要特点是摇台搭接在罐笼边缘上后,罐笼因载荷的变化钢丝绳产生弹性变形而升降时,摇臂可以随着罐笼无阻碍的摆动.当出现意外摇臂落下时,罐笼上下两个方向都可以通过,摇台而不会造成重大的破坏。

矿用摇台行程的确定
  摇台行程是指摇台适应罐笼垂直方向活动的距离。也称为“调节高度”或调节范围。罐笼在井口或井底装卸载过程中,当采用摇台作为承接装置时,罐笼始终处于自由悬垂状态,由于绳端载荷变化,罐笼将上、下移动,摇台随同罐笼一起向上或向下活动一个相同距离。所以,摇台行程首先决定于提升绳因绳端载荷变化而引起的弹性伸长量。提升绞车不可能十分准确地保证将罐笼停在最理想位置。
  在实际生产过程中,将纹车刹闸后罐笼还会不停的上下跳动,为了提高工作效率,此摇台采用的方法是罐笼正在跳动时就搭上摇台,而不是等待罐笼完全静止下来再搭上去,这样不但提高了工作效率,而且稳定,质量高被广泛应用。提升钢丝绳在长期使用过程中,将产生永久伸长,也称残余变形。在生产过程中不可能做到对绳子进行自动调节,也就是说,不可能把长出的绳子通过某种装置随时吸收掉,只能是每隔一定时间或当残余变形量达到某一定数值时才处理一次,即剁绳或调绳。总之,罐笼在井口或井底装卸载时的位置绝不是固定不变的。这都需要依靠摇台这座活动的“桥”来补偿。
因此决定摇台行程的因素可概括为以下四点:
  (1)提升绳因绳端载荷变化而产生的弹性伸长量
  (2)停罐误差s,
  (3)两次调绳期间提升绳的残余变形量
  (4)提升绳因动力作用而产生的弹性变形量

矿用摇台的主要技术参数:
型 号 轨距mm 使用位置 臂长mm 调节高度mm 动力 备注
CYS-6/1.5 600 井口 800 150 手动 1、订货时请注明左右侧式
2、CY型摇台也即YX型摇台
CYS-6/3 井底 1500 300
CY-9/1.5 900 井口 800 150 气动、电液动
CY-9/4 井底 进车侧2300 出车侧2800 400
YQY-1.0/6 600 井口 1000 ±75 气动、电液动 1、YQ型为气动
2、YY型为液动
YQY-2.5/6 井底 2500 ±260




卓力工矿是国内知名矿用摇台生产厂家,有丰富的经验为客户提供高品质的矿用摇台及完善的售后服务,如果您想了解最新矿用摇台价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:矿用摇台发货时间? 矿用摇台售后保障? 矿用摇台订货需要提供什么信息?


产品标签:矿用摇台|CY型摇台(YX型摇台)|YQ型气动摇台|YY型液动摇台
