HC系列锚杆拉拔仪

HC系列锚杆拉拔仪

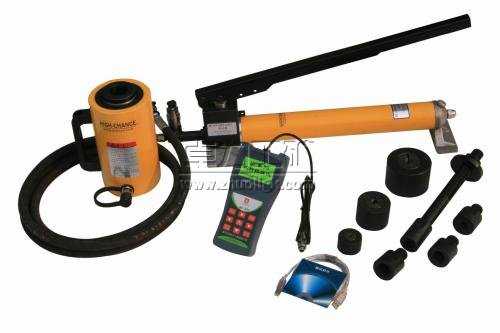

  HC系列锚杆拉拔仪分为10吨、20吨、30吨、50吨和100吨;仪器由手动泵、中空液压缸、中文智能数据处理器、带快速接头的高压油管、锚具、转换头拉杆和手提便携箱组成。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
HC系列锚杆拉拔仪说明书

HC系列锚杆拉拔仪

HC系列锚杆拉拔仪|10吨、20吨、30吨、50吨 100吨锚杆拉拔仪


符合标准
GB50367《混凝土结构加固设计规范》

仪器简介
HC系列锚杆拉拔仪分为10吨、20吨、30吨、50吨和100吨;此仪器为50吨。仪器由手动泵、中空液压缸、中文智能数据处理器、带快速接头的高压油管、锚具、转换头拉杆和手提便携箱组成。仪器中的数值显示为数字,可直接读取锚杆拉力值(kN),自动计算、峰值保持、存储和查询功能,特别适合试验室和现场使用,操作简单,易学易用。

技术参数
型号 油缸中心
孔直径
油缸
行程
测量范围 重量 分辨率
HC-10T 27mm 60mm 0~100,KN 7,5Kg 0,01KN
HC-20T 34mm 80mm 0~200KN 14Kg
HC-30T 45mm 80mm 0~300,KN 16Kg
HC-50T 60mm 120mm 0~500,KN 29Kg
HC-100T 90mm 150mm 0~1000KN 65Kg

使用说明
1、检查油量:如液压缸活塞没有完全缩回缸体内时,应首先通过油管连接至手压泵,逆时针方向拧松泵体上的卸荷阀,使千斤顶中的液压油排回到手压泵储油筒中。拧开注油阀,检查油量,如油不满,可加注N46号耐磨液压油或20号机油。
2、排气:液压系统组装好后,储油筒、油管及液压缸中常混有空气,为使液压系统正常,这些空气必须排掉。方法是,将手动泵放在比液压缸稍高的地方,压动手动泵,使液压油缸活塞伸出,再打开卸荷阀,使活塞缩回,连续几次即可。必要时可打开注油阀, 排除储油筒内空气。
3、检测锚杆:将油管与千斤顶连接,按上述1、2项要求进行油量、排气及压力表检查。按图2所示,将拉杆(订货时请注明规格或根据实际检测情况自备),拧到锚杆末端,如拉杆内螺纹外径大于油缸中心孔,可在油缸底部增加加长套,再套上液压缸(使活塞端向外),然后拧上螺母并顺时针拧紧泄荷阀。
压动油泵手柄,用力应均匀,不要用力过猛,当压力表上的读数达到要求时,停止加压。注意,手动泵必须摆成水平放置工作。检测完毕应逆进针方向拧松泄阀,使压力表读数为零,再把各部件由锚杆上卸下。

产品选配
为HC系列智能中文组态器研发了专用上位机软件,客户可根据实际使用需要选配。在计算机上安装此软件后、可通过高速USB数据接口将智能组态器中数据传输至计算机进行打印、保存、删除等处理。计算机可自动生成两种打印报表:实时数据检测报表和标准检测记录报表。




卓力工矿是国内知名HC系列锚杆拉拔仪生产厂家,有丰富的经验为客户提供高品质的HC系列锚杆拉拔仪及完善的售后服务,如果您想了解最新HC系列锚杆拉拔仪价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:HC系列锚杆拉拔仪发货时间? HC系列锚杆拉拔仪售后保障? HC系列锚杆拉拔仪订货需要提供什么信息?


产品标签:HC系列锚杆拉拔仪|10吨、20吨、30吨、50吨 100吨锚杆拉拔仪
